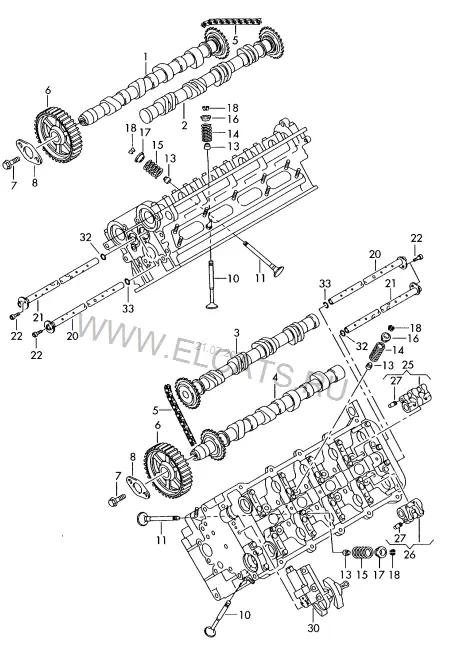

Pаспределительный вал, клапаны — Audi A6 Avant 2005: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Audi · Audi A6 Avant · 2005
Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
36
(1)
Распределительный вал
077 109 022 EM
Выпуск | Цилиндр 1-4
1 шт
(1)
Распределительный вал
077 109 022 DP
Выпуск | Цилиндр 1-4
1 шт
(2)
Распределительный вал
077 109 021 GM
Впуск | Цилиндр 1-4
1 шт
(2)
Распределительный вал
077 109 021 FQ
Впуск | Цилиндр 1-4
1 шт
(3)
Распределительный вал
077 109 021 GK
Впуск | Цилиндры 5-8
1 шт
(3)
Распределительный вал
077 109 021 FR
Впуск | Цилиндры 5-8
1 шт
(4)
Распределительный вал
077 109 022 EL
Выпуск | Цилиндры 5-8
1 шт
(4)
Распределительный вал
077 109 022 DE
Выпуск | Цилиндры 5-8
1 шт
5
Цепь привода ГРМ
058 109 229 B
2 шт
6
Зубчатый шкив
078 109 111 B
2 шт
(7)
Винт с шестигранной головкой
N 906 371 02
M10X1X145X45
2 шт
8
Регулировочная шайба | см. панель иллюстраций:
109-095
10
Впускной клапан
077 109 601 Q
24 шт
(11)
Выпускной клапан
077 109 611 S
16 шт
(13)
Маслосъёмный колпачок
036 109 675 A
6MM
40 шт
(14)
Пружина клапана | для выпускного клапана
077 109 633 E
24 шт
(14)
Пружина клапана | для впускного клапана
077 109 633 F
24 шт
15
Пружина клапана | для выпускного клапана
077 109 623 C
16 шт
16
Тарелка пружины | для впускного клапана
077 109 641 G
верхн.
24 шт
17
Тарелка пружины | для выпускного клапана
077 109 641 H
верхн.
16 шт
18
Сухарь
036 109 651 A
80 шт
(20)
Ось
077 109 371 D
2 шт
(21)
Ось
077 109 372 D
2 шт
(22)
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18
4 шт
25
Качающ. рычаг клапана
077 109 417 J
4 шт
(25)
Качающ. рычаг клапана
077 109 417 N
4 шт
26
Качающ. рычаг клапана
077 109 417 K
4 шт
(26)
Качающ. рычаг клапана
077 109 417 M
4 шт
27
Компенсатор
077 109 320 CB
40 шт
(30)
не является запчастью
1 шт
-
Винт с цилиндрической головкой с внутренним многогранником | применять для позиции:
WHT 002 015
30
8 шт
32
Манжетное уплотнение
077 133 287 A
2 шт
33
Манжетное уплотнение
077 133 287 B
2 шт
-
Монтажная втулка | красный
100 109 001 B
6X20
X шт
-
Силиконовый герметик
D 176 404 A2
93G
1 шт
-
К-т прокладок для натяжителя цепи/регулятора фаз
077 198 217
1 шт
