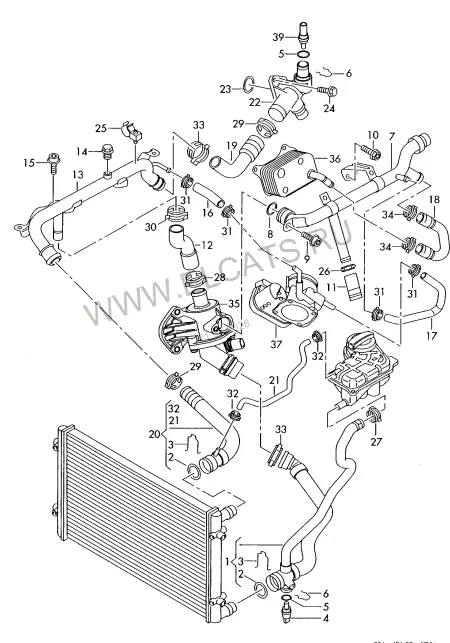

Жидкостное охлаждение — Audi A6 Avant 2005: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A6 Avant · 2005
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
42
1
Шланг ОЖ с быстроразъёмной муфтой | (Расширительный бачок > корпус термостата > радиатор ОЖ)
8E0 121 049 N
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
3
Пружинный фиксатор
1J0 121 142
32MM
1 шт
4
Датчик температуры ОЖ
06A 919 501 A
2-штекерн.
1 шт
5
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
6
Пружинный фиксатор
032 121 142
20MM
1 шт
7
Трубопровод системы охлаждения
06B 121 065 AA
Обрат. магист.
1 шт
8
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
9
Винт с 6-гр.головк.с буртиком
N 101 563 05
M6X12
1 шт
10
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 909 450 01
M7X21,5-SP
1 шт
11
Заглушка
078 133 335 A
1 шт
12
Шланг системы охлаждения | (Термостат> трубопровод ОЖ) | F >> 4B-3-076 000*
06B 121 057 A
1 шт
(12)
Шланг системы охлаждения | (Термостат> трубопровод ОЖ) | F 4B-3-076 001>>*
06B 121 057 J
1 шт
13
Трубопровод системы охлаждения | F >> 4B-3-076 000*
06B 121 070 D
Напор. магист.
1 шт
(13)
Трубопровод системы охлаждения | F 4B-3-076 001>>*
06B 121 070 G
Напор. магист.
1 шт
14
Резьбовая пробка с уплотни- тельным кольцом
N 905 342 02
M10X1X10
1 шт
15
Болт, цилиндр.головка с внутр. шестигранником
N 103 470 03
M6X16
2 шт
16
Шланг системы охлаждения | (Штуцер дроссельной заслонки> трубопровод ОЖ) | F >> 4B-3-076 000*
06B 121 056 E
1 шт
(16)
Шланг системы охлаждения | (Штуцер дроссельной заслонки> трубопровод ОЖ) | F 4B-3-076 001>>*
06B 121 056 F
1 шт
17
Шланг системы охлаждения | (Штуцер дроссельной заслонки> трубопровод ОЖ)
06B 121 058 BL
1 шт
18
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
06B 121 058 BF
1 шт
19
Шланг системы охлаждения | (Фланец>трубопровод ОЖ) | F >> 4B-3-076 000*
06B 121 101 C
1 шт
(19)
Шланг системы охлаждения | (Фланец>трубопровод ОЖ) | F 4B-3-076 001>>*
06B 121 101 E
1 шт
20
(Расширительный бачок> радиатор ОЖ>трубопровод ОЖ)
8E0 121 101
1 шт
21
Шланг системы охлаждения | (компенсационный бачок > рас- пределительный патрубок)
8E0 121 107 G
1 шт
22
Фланец с уплотнит. кольцом и быстроразъём. муфтой
06B 121 132 D
2 шт
23
Манжетное уплотнение
037 121 687
36X3,15
1 шт
24
Винт с шестигр.гол.(с шайбой)
N 090 261 2
M6X20
1 шт
25
Фиксатор
4A0 612 797
1 шт
26
Пружинный хомут
N 906 869 01
23X12
1 шт
27
Пружинный хомут
N 906 870 01
27X12
1 шт
28
Пружинный хомут
N 906 871 01
32X12
1 шт
29
Пружинный хомут
N 906 872 01
40X12
1 шт
30
Пружинный хомут
N 906 870 01
27X12
1 шт
31
Пружинный хомут
N 906 867 01
14X12
4 шт
32
Пружинный хомут
4B0 422 379
16X1,2
2 шт
33
Пружинный хомут
06B 145 917
35X12
1 шт
34
Пружинный хомут
N 906 869 01
23X12
2 шт
35
Термостат | см. панель иллюстраций:
121-051
36
Масляный радиатор | см. панель иллюстраций:
115-055
37
Корпус дроссельной заслонки | см. панель иллюстраций:
133-015
39
Датчик температуры | см. панель иллюстраций:
919-060
