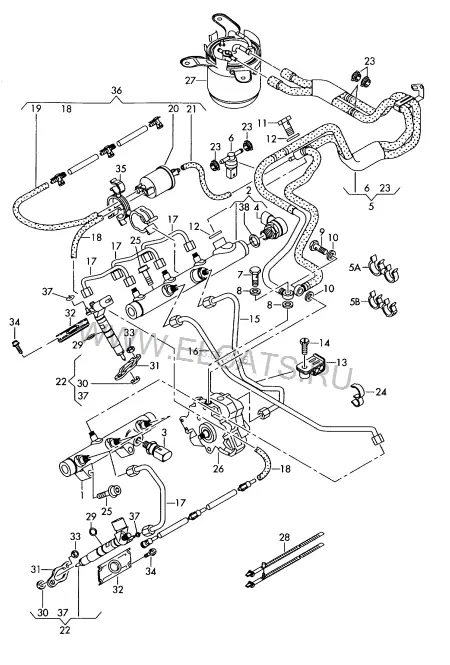

Топливная рампа | Форсунка | Напорные трубки — Audi A6 Avant 2005: схема и номера деталей | Глав Авто
Запчасти
/
Топливная рампа | Форсунка | Напорные трубки
Audi · Audi A6 Avant · 2005
Топливная рампа | Форсунка | Напорные трубки
1. Двигатель, Сцепление
Детали узла
63
1
Топливная рампа | F >> 4F-6-132 000*
059 130 089 S
лев.
1 шт
1
Топливная рампа | F 4F-6-132 001>>*
059 130 089 AB
лев.
(1)
Топливная рампа | F >> 4F-6-132 000*
059 130 089 K
лев.
1 шт
(1)
Топливная рампа | F 4F-6-132 001>>*4F-6-137 000*
059 130 089 P
лев.
1 шт
(1)
Топливная рампа | F 4F-6-137 001>>*
059 130 089 AA
лев.
1 шт
2
Топливная рампа | F >> 4F-6-132 000*
059 130 090 S
прав.
1 шт
2
Топливная рампа | F 4F-6-132 001>>*
059 130 090 AG
прав.
1 шт
(2)
Топливная рампа | F >> 4F-6-132 000*
059 130 090 K
прав.
(2)
Топливная рампа | F 4F-6-132 001>>*4F-6-137 000*
059 130 090 P
прав.
(2)
Топливная рампа
059 130 090 AF
прав.
3
Датчик давления | F >> 4F-6-132 000*
059 130 758
M18
1 шт
3
Датчик давления | F 4F-6-132 001>>*
059 130 758 E
M12
1 шт
4
Клапан регулировки давления | F >> 4F-6-132 000*
057 130 764 N
1 шт
4
Клапан регулировки давления | F 4E-6-132 001>>*
057 130 764 F
1 шт
(5)
1 комплект топливных трубок | использовать с: | F >>*4F-6-126 000*
059 130 300 BL
Нап./об. маг. | Нап./об. маг. | N 104 525 01 | N 105 212 01
1 | 1 | 1 | 1 шт
(5)
1 комплект топливных трубок | использовать с: | F 4F-6-126 001>>*4F-6-250 000
059 130 300 BM
N 104 525 01 | N 105 212 01 | Нап./об. маг.
1 | 1 | 1 шт
(5)
1 комплект топливных трубок | использовать с: | F 4F-6-250 001>>
059 130 300 CA
N 104 525 01 | N 105 212 01 | Обрат. магист.
1 | 1 | 1 шт
(5)
Топливопровод | F 4F-6-250 001>>
059 130 299
Напор. магист.
1 шт
-
Зубчатый диск
8E0 130 722 D
ZC10X20X20
1 шт
5A
Фиксатор
N 104 525 02
8X9,5
1 шт
5B
Фиксатор
N 105 212 01
15X16
1 шт
6
Датчик температуры | Топливопровод
038 906 081 B
1 шт
7
Пустотелый болт
N 021 071 7
M12
1 шт
8
Манжетное уплотнение
N 013 813 3
12X17
2 шт
9
Пустотелый болт
N 910 712 01
8
1 шт
10
Манжетное уплотнение
N 013 813 3
12X17
2 шт
11
Пустотелый болт
N 021 071 7
M12
1 шт
12
Манжетное уплотнение
N 013 813 3
12X17
2 шт
13
Держатель
059 130 401 A
2 отсека
1 шт
14
Винт с шестигранной головкой
N 909 768 02
M6X12
1 шт
15
Топливопровод | F >> 4F-6-132 000*
059 130 309 AG
1 шт
15
Топливопровод | F 4F-6-132 001>>*
059 130 309 AH
1 шт
16
Топливопровод | F >> 4F-6-132 000*
059 130 310 R
1 шт
16
Топливопровод | F 4F-6-132 001>>*
059 130 310 S
1 шт
17
Напорная трубка | F >> 4F-6-132 000*
059 130 241 BN
ZYLINDER 1-6
6 шт
17
Напорная трубка | F 4F-6-132 001>>*
059 130 241 BP
ZYLINDER 1-6
6 шт
18
имеется в позиции:
36
19
имеется в позиции:
36
20
имеется в позиции:
36
21
имеется в позиции:
36
22
Форсунка | использовать с:
059 130 277 BD
WHT 000 884
6 | 6 шт
22
Форсунка | использовать с:
059 130 855 AX
WHT 000 884
6 | 6 шт
(22)
Форсунка | использовать с:
059 130 277 AJ
POS. 29
6 шт
(22)
Форсунка | использовать с:
059 130 855 DX
POS. 29
6 шт
(22)
Форсунка | использовать с:
059 130 277 BB
POS. 29
6 шт
(22)
Форсунка | использовать с:
059 130 855 BX
POS. 29
6 шт
23
Пружинный хомут
N 906 867 01
14X12
9 шт
24
Фиксатор
059 131 694 H
6-7/8-9
5 шт
25
Винт с цилиндрической головкой с внутренним многогранником
N 107 059 01
M8X60
4 шт
26
Насос высокого давления | см. панель иллюстраций:
130-030
27
Топливный фильтр | см. панель иллюстраций:
127-050
28
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
29
Уплотнительное кольцо
WHT 000 884
16,2X1,5
6 шт
30
Манжетное уплотнение
059 130 519
7,7X1,5
6 шт
31
Прижимная планка
059 130 216 C
6 шт
32
Крышка
059 103 113 E
6 шт
33
Шестигранная гайка с буртиком
N 904 465 02
M6
12 шт
34
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 275 02
M5X12
16 шт
35
Фиксатор | F >> 4F-6-040 000*
059 131 694 G
6-7/8-9
1 шт
(35)
Держатель | F 4F-6-040 001>>*
059 130 131 C
1 шт
36
Топливный шланг | использовать с:
059 130 218 H
059 130 119
1 | 6 шт
37
Уплотнительное кольцо
059 130 119
2,8X1,5
6 шт
38
Уплотнительное кольцо
057 130 119 A
1 шт
