ПОДКРЫЛОК — Audi A6 Avant 2007: схема и номера деталей | Глав Авто
Запчасти
/
ПОДКРЫЛОК
Audi · Audi A6 Avant · 2007

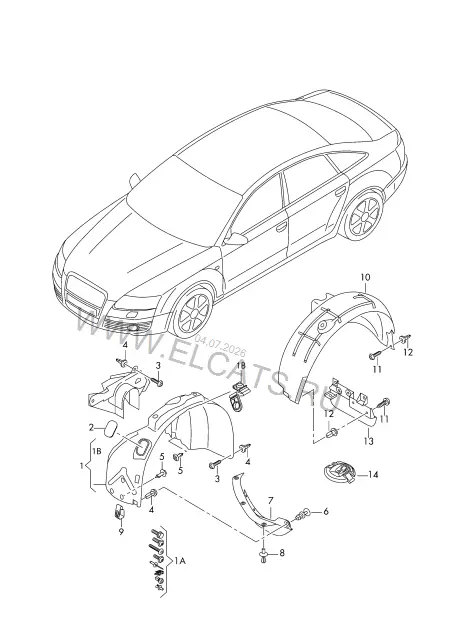

ПОДКРЫЛОК
8. Кузов
Детали узла
23
1
Подкрылок из неткан.материала | содержит дополнител. позиции:
4F0 821 133 H
лев. | 2
1 шт
(1)
Подкрылок из неткан.материала | содержит дополнител. позиции:
4F0 821 133 T
лев. | 2
1 шт
(1)
Подкрылок из неткан.материала | содержит дополнител. позиции:
4F0 821 134 H
прав. | 2
1 шт
(1)
Подкрылок из неткан.материала | содержит дополнител. позиции:
4F0 821 134 T
прав. | 2
1 шт
1A
1 к-т элементов крепления для подкрылка колёсной арки | F >> 4F-7-100 000*
4F0 098 629
передн.
1 шт
1B
Крепёжный элемент
8E0 821 989 A
верхн.
2 шт
2
Крышка
4F0 809 967 B
слева и справа
2 шт
3
Винт самонарез. с внутр. TORX
N 907 750 01
4,8X16
11 шт
4
Распорная вставка
N 908 214 01
4,8X19,6
X шт
5
Зажимной штифт | F >> 4F-5-040 044
4A0 805 121 A
X шт
(5)
Зажимной штифт | F 4F-5-040 045>>
4F0 805 121
X шт
6
Зажимной штифт
4A0 805 121 C
1 шт
7
Cпойлер колеса | см. панель иллюстраций:
853-010
8
Распорный пистон
N 038 549 1
8X12
10 шт
9
Фиксатор
4A0 805 163
4 шт
10
Пластмассовый подкрылок | F >> 4F-5-103 000
4F0 810 171 E
лев.
1 шт
(10)
Пластмассовый подкрылок | F 4F-5-103 001>>
4F0 810 171 D
лев.
1 шт
(10)
Пластмассовый подкрылок | F >>*4F-5-103 000*
4F0 810 172 E
прав.
1 шт
(10)
Пластмассовый подкрылок | F 4F-5-103 001>>*
4F0 810 172 D
прав.
1 шт
11
Винт самонарез. с внутр. TORX
N 907 750 01
4,8X16
11 шт
12
Распорная вставка
N 908 214 01
4,8X19,6
X шт
13
Cпойлер колеса | см. панель иллюстраций:
853-010
14
Крепёжный элемент | Т-образный палец
4F0 825 429 A
X шт
