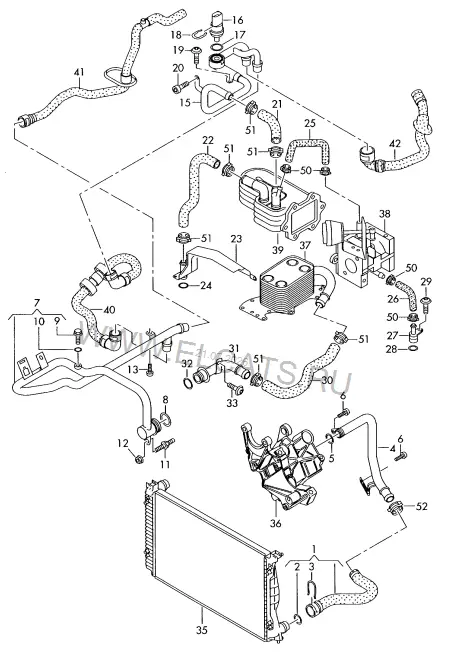

Жидкостное охлаждение | F >> 4F-5-006 000* — Audi A6 Avant 2008: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | F >> 4F-5-006 000*
Audi · Audi A6 Avant · 2008
Жидкостное охлаждение | F >> 4F-5-006 000*
1. Двигатель, Сцепление
Детали узла
44
1
Шланг ОЖ с быстроразъёмной муфтой
4F0 121 101
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
1 шт
3
Пружинный фиксатор
4E0 121 142
38MM
2 шт
(4)
Трубопровод системы охлаждения
059 121 071 AN
1 шт
5
Уплотнительное кольцо
N 902 753 02
32X3
1 шт
6
Винт с полукр.гол. и внут.TORX
N 104 514 05
M6X16
2 шт
7
Трубопровод системы охлаждения
059 121 075 AQ
1 шт
8
Уплотнительное кольцо
N 904 650 04
23X2,6
1 шт
9
Винт с шестигранной головкой
N 904 832 04
M6X8
1 шт
10
Манжетное уплотнение
N 013 804 2
6X10
1 шт
11
Двойной винт с шестигр.
N 910 048 02
M6X22/M6X12
1 шт
12
Шестигранная гайка с буртиком
N 015 082 13
M6
1 шт
13
Винт с плоской головкой
N 101 703 03
M6X10
1 шт
15
Трубопровод системы охлаждения
059 121 065 AH
1 шт
16
Датчик температуры ОЖ
06A 919 501 A
2-штекерн.
1 шт
17
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
18
Пружинный фиксатор
032 121 142
1 шт
19
Винт с полукр.гол. и внут.TORX
N 104 514 05
M6X16
1 шт
20
Винт с полукр.гол. и внут.TORX
N 103 352 02
M6X12
3 шт
21
Шланг системы охлаждения
059 121 051 B
1 шт
22
Шланг системы охлаждения
059 121 073 B
1 шт
23
Держатель
059 131 133 H
1 шт
-
Штуцер охлаждающей жидкости
059 121 133 B
1 шт
24
Уплотнительное кольцо
N 908 091 02
16X2
1 шт
25
Шланг системы охлаждения
059 121 073 D
1 шт
26
Шланг системы охлаждения
059 121 073 C
1 шт
27
Патрубок
059 121 065 AB
1 шт
28
Уплотнительное кольцо
N 904 520 02
11X3
1 шт
29
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
1 шт
30
Шланг системы охлаждения
059 121 073 E
1 шт
31
Трубопровод системы охлаждения
059 121 163 B
1 шт
32
Уплотнительное кольцо
N 903 653 04
20X3
1 шт
33
Винт с полукр.гол. и внут.TORX
N 103 352 02
M6X12
1 шт
35
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
36
Кроншт. насоса усилит.рул.упр. | см. панель иллюстраций:
145-075
37
Масляный радиатор | см. панель иллюстраций:
115-000
38
Регулирующая заслонка | см. панель иллюстраций:
131-005
39
Pадиатор рециркуляции ОГ | см. панель иллюстраций:
131-005
40
Шланг ОЖ с быстроразъёмной муфтой | входит в состав: панели иллюстрации, позиция: | см. панель иллюстр., поз.:
819-061,10B | 261-032,7
41
Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстраций:
819-061
42
Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстраций:
819-060
50
Пружинный хомут
N 906 867 01
14X12
X шт
51
Пружинный хомут
N 906 869 01
23X12
X шт
52
Пружинный хомут
N 906 872 01
40X12
X шт
