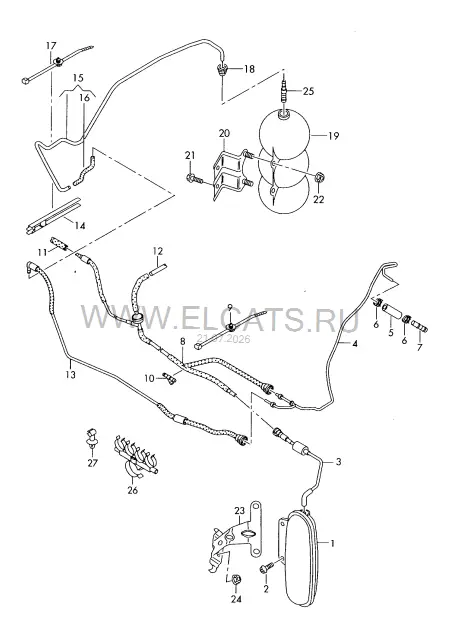

Вакуумная система — Audi A6 Avant 2009: схема и номера деталей | Глав Авто
Запчасти
/
Вакуумная система
Audi · Audi A6 Avant · 2009
Вакуумная система
1. Двигатель, Сцепление
Детали узла
26
1
Вакуумный ресивер
4F0 131 541 A
лев. нижн.
1 шт
2
Винт с цил. скругл. головкой Torx (с шайбой)
N 909 589 02
M6X16
2 шт
3
Вакуумная труба
4F0 201 935 N
1 шт
4
Магистраль управления
4F0 201 935 T
слева спереди
1 шт
-
Втулка
191 201 316 A
6X29MM
1 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
N 103 035 04
7,3X3,5
* шт
5
укоротить до:
60MM
1 шт
6
Пружинный хомут
N 907 683 01
14X12
1 шт
7
Магистраль управления | см. панель иллюстраций:
201-075
(8)
Магистраль
079 201 934 R
передн.
1 шт
-
Зубчатый диск
8E0 130 722 B
ZC17X28X30
1 шт
9
Кабельная стяжка | для сверления/толщ. материала:
1P0 971 838
4,6X193 | 10/0,8-5,0
2 шт
10
Y-образный тройник
2D0 133 381
4/4/4
1 шт
(11)
Вакуумный шланг | см. панель иллюстраций:
133-070
(12)
Впуск.коллектор с изм.геометр. | см. панель иллюстраций:
133-072
14
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
15
Магистраль управления
4F0 201 934 K
1 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
N 101 965 03
4X3
* шт
16
укоротить до:
180MM
1 шт
17
Кабельная стяжка с держателем | для сверления/толщ. материала:
3D0 971 838 N
4,5X200 | 6,5/0,3-3
X | X шт
18
Втулка
431 820 667
1 шт
19
Вакуумный ресивер
443 131 541
прав. верхн.
1 шт
(20)
Кронштейн вакуумного ресивера
4F0 809 164
1 шт
21
Винт с внутр. многогранником
N 910 488 02
M8X20
1 шт
22
Гайка шестигранная
N 905 921 02
M5
2 шт
25
Штуцер
078 133 382 J
4/8
1 шт
