Жидкостное охлаждение | D - 17.08.2009>>* — Audi A6 Avant 2010: схема и номера деталей | Глав Авто
Запчасти
/

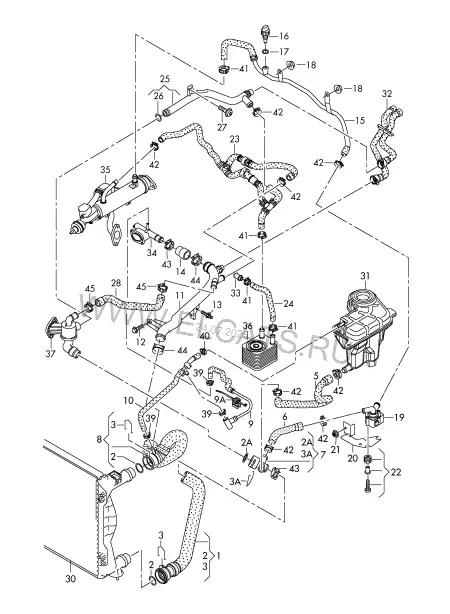

Жидкостное охлаждение | D - 17.08.2009>>*
Audi · Audi A6 Avant · 2010
Жидкостное охлаждение | D - 17.08.2009>>*
1. Двигатель, Сцепление
Детали узла
46
1
Шланг ОЖ с быстроразъёмной муфтой
4F0 121 055 AD
1 шт
2
Уплотнительное кольцо | для радиатора ОЖ
4E0 121 666
38X4
2 шт
2A
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
3
Пружинный фиксатор | для радиатора ОЖ
4E0 121 142
38MM
2 шт
3A
Пружинный фиксатор
1J0 121 142
32MM
1 шт
5
Шланг системы охлаждения
4F0 121 109 AP
1 шт
6
Шланг системы охлаждения
4F0 121 448 F
1 шт
7
Муфта, быстродействующая
4F0 122 293 A
1 шт
8
Шланг ОЖ с быстроразъёмной муфтой
4F0 121 101 Q
1 шт
9
Шланг системы охлаждения
4F0 121 081 E
1 шт
9A
Кабел. стяжка с зажим. цоколем
1Y0 971 838
4,6X200
1 шт
10
Шланг системы охлаждения | (Расширительный бачок ОЖ > радиатор ОЖ)
4F0 121 081 F
1 шт
11
Трубопровод системы охлаждения
03L 121 071 C
1 шт
12
Винт с 6-гр.головк.с буртиком
N 106 533 01
M6X20
1 шт
13
Болт с резьбовым стержнем (комбинированный болт)
N 910 573 02
M6X16/M6X10
1 шт
14
Шланг системы охлаждения | (Фланец>трубопровод ОЖ)
03L 121 101
1 шт
15
Шланг системы охлаждения | (охладитель ОГ > дополнитель- ный водяной насос)
03L 121 157
1 шт
16
Датчик температуры
059 919 523 A
1 шт
17
Уплотнительное кольцо
WHT 002 287 B
5,6X2
1 шт
18
Шестигранная гайка с буртиком
N 015 082 13
M6
2 шт
19
Дополнительный насос ОЖ | при необх. использов. с: | Могло ставиться (см. на а/м):
03L 965 561
03L 121 093 | 03L 965 561 A
1 | 1 шт
20
Кронштейн дополнительного насоса ОЖ | использовать для:
03L 121 093
03L 965 561
1 шт
(20)
Кронштейн дополнительного насоса ОЖ | использовать для:
03L 121 093 A
03L 965 561 A
1 шт
21
Шестигранная гайка с буртиком
N 015 082 13
M6
1 шт
22
1 к-т элементов крепления | Дополнительный насос ОЖ
5N0 198 093
1 шт
23
Шланг системы охлаждения
03L 122 157 M
1 шт
24
Шланг системы охлаждения
03G 121 096
1 шт
25
Трубопровод системы охлаждения
03L 121 065 K
1 шт
26
Манжетное уплотнение
06B 121 687
20,5X5,5
1 шт
27
Винт с цилиндрической головкой с внутренним многогранником
N 908 538 02
M7X20
1 шт
28
Шланг системы охлаждения
03L 122 157 F
1 шт
30
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
31
Расширительный бачок | см. панель иллюстраций:
121-070
32
Шланг системы охлаждения | см. панель иллюстраций:
819-061
33
Патрубок | см. панель иллюстраций:
103-050
34
Штуцер охлаждающей жидкости | см. панель иллюстраций:
121-077
35
Pадиатор рециркуляции ОГ | см. панель иллюстраций:
131-000
36
Масляный радиатор | см. панель иллюстраций:
115-055
37
Термостат | см. панель иллюстраций:
121-075
39
Пружинный хомут
N 906 867 01
14X12
X шт
40
Пружинный хомут
4B0 422 379
16X12
X шт
41
Пружинный хомут
N 906 869 02
23X12
X шт
42
Пружинный хомут
N 906 870 01
27X12
X шт
43
Пружинный хомут
N 906 872 01
40X12
X шт
44
Пружинный хомут
N 909 265 01
47X12
X шт
45
Пружинный хомут
N 906 871 01
32X12
X шт
