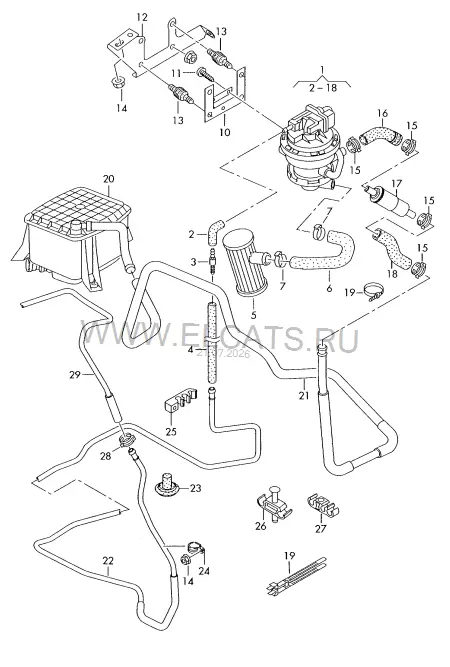

Диагностический насос топлив- ной системы — Audi A6 Avant 2010: схема и номера деталей | Глав Авто
Запчасти
/
Диагностический насос топлив- ной системы
Audi · Audi A6 Avant · 2010
Диагностический насос топлив- ной системы
2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
33
(1)
Диагностический насос топлив- ной системы
4F0 906 201 G
1 шт
2
Угловой соединитель шлангов
026 133 784 G
1 шт
3
Патрубок
079 133 382 B
8/8
1 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
N 103 035 04
7,3X3,5
* шт
4
укоротить до:
480MM
1 шт
5
Фильтр для диагностич. насоса
8D0 906 321
1 шт
6
Шланг
8E0 906 272 C
1 шт
7
Хомут с ушками
N 102 020 01
24,1X7X0,60
2 шт
-
Кабельная стяжка
N 020 902 2
3,6X246
X шт
10
Держатель
8D0 201 827 C
1 шт
11
Cаморез с цилиндрической скруглённой головкой Torx
N 106 336 03
4,8X13
3 шт
12
Держатель
4F0 201 827 E
1 шт
13
Упор
431 907 349
4 шт
14
Шестигранная гайка с шайбой
N 905 708 02
M6
X шт
15
Пружинный хомут
N 906 869 02
23X12
X шт
16
Шланг | не для этой модели
17
Бачок | не для этой модели
(18)
Шланг
4F0 201 946 K
1 шт
19
Кабельная стяжка, двойная
4A0 820 199
X шт
20
Адсорбер | см. панель иллюстраций:
201-070
21
Напорная трубка | см. панель иллюстраций:
201-070
(22)
Магистраль управления
4F0 201 933 D
лев.
1 шт
23
Втулка
4F0 201 180
1 шт
24
Хомут
N 020 609 6
1-8X15
X шт
25
Фиксатор
4D0 201 278 Q
3 отсека
2 шт
26
Держатель
4F0 611 797
2 отсека
X шт
27
см. панель иллюстраций:
611-030
28
Пружинный хомут
N 907 683 01
14X12
2 шт
(29)
Магистраль управления | см. панель иллюстраций:
133-022
(29)
Магистраль управления | см. панель иллюстраций:
3,0 л. | 133-052
(29)
Магистраль управления | см. панель иллюстраций:
3,2 л. | 133-063
(29)
Магистраль управления | см. панель иллюстраций:
133-072
(29)
Магистраль управления | см. панель иллюстраций:
133-082
