Подвеска | Стабилизатор | Амортизатор — Audi A6 Avant 2010: схема и номера деталей | Глав Авто
Запчасти
/
Подвеска | Стабилизатор | Амортизатор
Audi · Audi A6 Avant · 2010

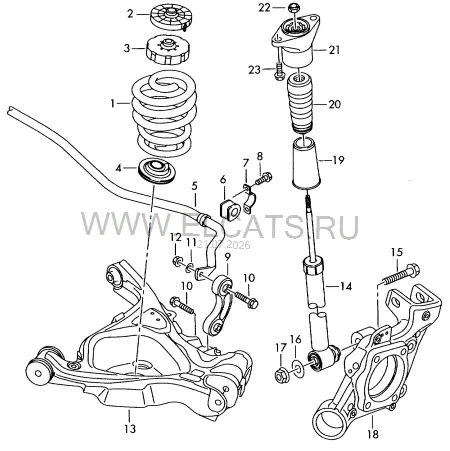

Подвеска | Стабилизатор | Амортизатор
5. Задняя ось
Детали узла
67
1
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 BM
желт. | фиолетов. | оранжевый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BN
желт. | фиолетов. | оранжевый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BP
желт. | фиолетов. | бел.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 BQ
желт. | фиолетов. | синий
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BR
желт. | фиолетов. | синий
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 BS
желт. | зелен. | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BT
желт. | зелен. | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 CA
желт. | зелен. | оранжевый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 CB
желт. | зелен. | оранжевый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 CC
желт. | зелен. | фиолетов.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 CD
желт. | зелен. | фиолетов.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 CE
желт. | зелен. | бел.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BA
синий | бел. | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 BB
зелен. | оранжевый | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BC
зелен. | оранжевый | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BD
желт. | синий | зелен.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 BE
желт. | фиолетов. | зелен.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BF
желт. | фиолетов. | зелен.
2 шт
(1)
Пружина | 1 цветная метка | 2 цветные метки
4F0 511 115 BG
желт. | зелен.
2 шт
(1)
Пружина | 1 цветная метка | 3 цветные метки
4F0 511 115 BH
желт. | зелен.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 BJ
желт. | бел. | зелен.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 BK
синий | бел. | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 BL
синий | оранжевый | зелен.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 CF
желт. | синий | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 CG
желт. | синий | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | или | 2 цветные метки
4F0 511 115 CH
желт. | желт. | бел. | розовый | синий | зелен.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 CJ
желт. | синий | оранжевый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 CK
желт. | синий | оранжевый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | или | 2 цветные метки
4F0 511 115 CL
желт. | желт. | синий | фиолетов. | зелен. | бел.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 CM
желт. | синий | фиолетов.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка
4F0 511 115 CN
желт. | синий | бел.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 2 цветные метки
4F0 511 115 CP
желт. | синий | бел.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | или | 2 цветные метки
4F0 511 115 CQ
желт. | желт. | фиолетов. | зелен. | зелен. | синий
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | 2 цветные метки | 2 цветные метки | или
4F0 511 115 CR
желт. | желт. | фиолетов. | зелен. | бел. | розовый
2 шт
2
Подкладка | для а/м с пакетом для плохих дорог
8E0 512 145
верхн.
2 шт
3
Опора пружины
8E0 512 149 P
верхн.
2 шт
4
Опора пружины
4F0 512 297 B
1 шт
5
Стабилизатор
4F0 511 409 H
18MM
1 шт
(5)
Стабилизатор
4F0 511 409 J
19MM
1 шт
(5)
Стабилизатор
4F0 511 409 K
19MM
1 шт
6
Резиновая опора
4D0 511 327 C
внутрен.
2 шт
(6)
Резиновая опора
4F0 511 327
внутрен.
1 шт
7
Хомут
4F0 511 439
внутрен.
2 шт
8
Винт с 6-гр.головк.с буртиком
N 101 277 07
M8X26
4 шт
9
Стойка стабилизатора
4F0 505 465 Q
2 шт
10
Винт с шестигр.гол.(с шайбой)
WHT 000 251
M10X70
4 шт
11
Подкладная шайба
N 104 061 05
A10,5X20X2
2 шт
12
Шестигранная гайка с буртиком, самоконтрящаяся
N 102 723 02
310
2 шт
13
Pычаг подвески | см. панель иллюстраций:
505-005
2 шт
14
Газонаполненный амортизатор
4F0 513 032 AE
2 шт
(14)
Газонаполненный амортизатор | для спортивной подвески
4F0 513 032 AG
2 шт
(14)
Газонаполненный амортизатор | для спортивной подвески
4F0 513 032 AJ
2 шт
(14)
Газонаполненный амортизатор | для а/м с пакетом для плохих дорог
4F0 513 032 AK
2 шт
(14)
Газонаполненный амортизатор | для а/м с пакетом для плохих дорог
4F0 513 032 AL
2 шт
15
Винт с шестигр.гол.(с шайбой)
N 105 494 02
M14X1,5X120
2 шт
16
Подкладная шайба
1K0 505 193
1 шт
17
Шестигранная гайка с буртиком
N 104 018 01
M14X1,5
2 шт
18
Поворотный кулак | см. панель иллюстраций:
505-005
2 шт
19
Защитный кожух
8E0 512 137 E
2 шт
(19)
Защитный кожух
4B0 512 137 B
2 шт
20
Упор
4F0 512 131
2 шт
(20)
Упор | для спортивной подвески
8E0 512 131 P
2 шт
(20)
Упор | для а/м с пакетом для плохих дорог
4B0 512 131 N
2 шт
(20)
Упор
4F0 512 131 D
2 шт
21
Опора амортизатора
4F0 513 353 D
верхн.
2 шт
22
Гайка шестигранная самостопор.
N 103 041 02
M10X1
2 шт
23
Винт с шестигр.гол.(с шайбой)
N 907 583 02
M8X25
4 шт
