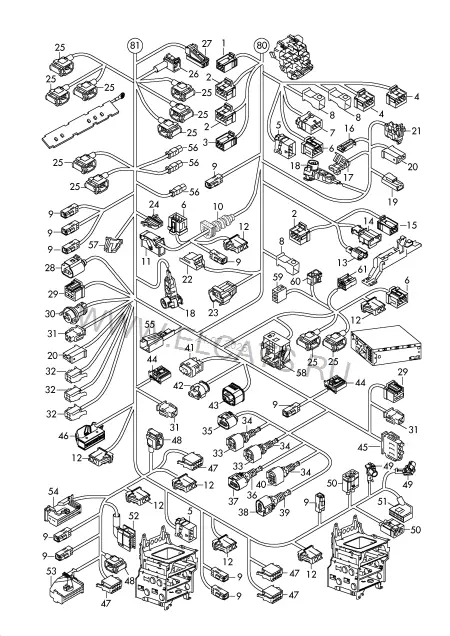

Audi · Audi A6 Avant · 2010Отдельные детали | Жгут проводов для салона | Область:
9. Электрика
Детали узла69
-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | -------------------------------Канал для кабеля | и | Блок реле | см. панель иллюстраций:971-080-Антенный кабель-адаптер | см. каталог:Электр. соеди- | нит. элементы-Жгут проводов датчика частоты вращения | см. панель иллюстраций:927-0001Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Точка подключ.-корпус разъема4F0 937 743 D10-штекерн. | синий | Cтойка A1 шт2Разъём для плоских клемм | также использовать для: | Соединительная муфта | Точка подключ.-корпус разъема | Жгут проводов подогр. сиденья4F0 937 7416-штекерн. | черн. | фиолетов. | Cтойка AX | 2 | 1 шт3Корпус разъема под плоские контакты с их фиксацией | также использовать для: | Соединительная муфта | Точка подключ.-корпус разъема4F0 937 743 A10-штекерн. | коричневый | серый | Cтойка A1 шт4Корпус разъема под плоские контакты с их фиксацией | также использовать для: | Соединительная муфта | Точка подключ.-корпус разъема4F0 972 575 A17-ти штекерн. | коричневый | зелен. | Cтойка A2 шт5Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Точка подключ.-корпус разъема | Жгут проводов регулятора до- рожного просвета4F0 972 57517-ти штекерн. | черн. | Cтойка AX | 1 | 1 шт6Корпус разъема под плоские контакты с их фиксацией | также использовать для: | Соединительная муфта | Точка подключ.-корпус разъема | Жгут проводов сиденья с электрорегулировкой4F0 937 743 B10-штекерн. | красн. | бел. | Cтойка AX | 1 | 1 шт7Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Точка подключ.-корпус разъема4F0 972 575 B17-ти штекерн. | красн. | Cтойка A1 шт8Разъём для плоских клемм | Штуцер | для а/м в спец.комплектации | для а/м со специальной защитой4B0 971 9922-штекерн. | черн.X | 2 | 1 шт9Корпус антенного разъёма типа гнездо | использовать для: | Штуцер | Антенна -GSM- | БУ телефона, Telematik | Соединительная муфта | Антенна, комбиниров. для крыши | Приёмный модуль автономного отопителя | ТВ-тюнер | Блок управления цифрового радиотюнера | Навигационная система6Q0 035 576 K1 отсек | Cветло-голубой | все цвета | 'GPS' | 'DAB' | 'DAB' | 'SAT' | 'SDARS'X | X | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 шт10Втулка8E0 971 841 C1 шт11Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ телефона, Telematik | Интерфейсный блок | для а/м с комплектом для под- ключения мобильного телефона4E0 972 14454-контактный | черный/синийX | 1 | 1 шт12Плоская штыревая клемма | Световод4E0 973 7022-штекерн. | черн.1 шт13Корпус круглого разъёма | Соединительная муфта | Жгут пр-в для бок. подуш. без.8D0 971 9693-штекерн. | желт. | передн.1 шт14Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов мультимедиа-устройств3B0 972 7122-штекерн. | черн. | 'RSE'1 шт15Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов подушки безопас.4F0 937 74310-штекерн. | черн.1 шт16Корпус плоского разъёма с фиксатором контактов | Штуцер | Дефлектор4B0 972 6232-штекерн. | черн. | Cтойка B1 шт17Разъём д/плоск. клемм с кабел. | Штуцер | Pемень безопасности с преднатяжителем8T0 972 571 B2-штекерн. | желт./фиолет.1 шт18Корпус кругл.разъёма с кабелем | Штуцер | Pемень безопасности с преднатяжителем4F0 971 259 A2-штекерн. | желтый/зеленый | перед. и задн.2 шт19Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик усилия на РБ8J0 972 5863-штекерн. | желтый/оранж.1 шт20Разъём для плоских клемм | Штуцер | для а/м со специальной защитой | для а/м в спец.комплектации161 971 989 C2-штекерн. | желт.X | 1 | 1 шт21Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов двери8E0 972 70120-ти штекерн. | черн.1 шт22Разъём для плоских клемм | Соединительная муфта | Жгут пр-в для бок. подуш. без.4E0 972 5863-штекерн. | желт.1 шт23Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик поперечного ускорения -ДАТЧИК УДАРА-6R0 973 3232-штекерн. | черн.1 шт24Разъём для плоских клемм | Соединительная муфта | Динамик (Surround)1J0 971 9722-штекерн. | черн.1 шт25Корпус антенного углового разъёма типа штырь | использовать для: | Штуцер | Антенный усилитель | Головное устройство4E0 035 602 K1 отсек | Cветло-голубой | все цвета | 'DAB' | 'SDARS'X | X | 1 | 1 шт26Корпус антенного углового разъёма типа штырь | использовать для: | Штуцер | Антенна GPS4E0 035 674 K1 отсек | Cветло-голубой | все цвета1 шт27Корпус плоского разъёма с фиксатором контактов | Штуцер | Верхний стоп-сигнал4B0 971 8322-штекерн. | черн.1 шт28Корпус плоского разъёма с фиксатором контактов | Штуцер | Заслонка системы выпуска ОГ1J0 973 7222-штекерн. | черн.1 шт29Корпус плоского разъёма с фиксатором контактов | Штуцер | для а/м в спец.комплектации4F0 937 7316-штекерн. | черн.1 шт30Корпус плоского разъёма с фиксатором контактов и втулкой | Штуцер | для а/м в спец.комплектации813 972 9273-штекерн. | черн.1 шт31Разъём для плоских клемм | Штуцер | для а/м со специальной защитой893 971 6322-штекерн. | черн.3 шт32Разъём для плоских клемм | Штуцер | для а/м со специальной защитой | для а/м в спец.комплектации1J0 972 7224-штекерн. | черн.X | 1 | 1 шт33Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик корректора фар4B0 973 7124-штекерн. | черн. | 'KODIERUNG I'1 шт(33)Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик корректора фар4B0 973 712 A4-штекерн. | черн. | 'KODIERUNG II'1 шт34Втулка | для корпуса контакта:6N0 906 10211,9X53 | 4B0 973 712 | 4B0 973 712 A | 1J0 973 7131 шт35Корпус плоского разъёма с фиксатором контактов | Штуцер | Исп. механизм эл.-мех стояночного тормоза 'EPB'3B0 973 752 A2-штекерн. | коричневый1 шт36Корпус плоского разъёма с уплотнением | Штуцер | Датчик частоты вращения8T0 973 7022-штекерн. | черн.1 шт37Втулка | для корпуса контакта:1J0 906 1028,2X40 | 8T0 973 7021 шт38Корпус плоского разъёма с фиксатором контактов | Штуцер | Газонаполненный амортизатор, с электронным управлением1J0 973 7022-штекерн. | черн.1 шт39Втулка | для корпуса контакта:7D0 906 1028,2X37 | 1J0 973 7021 шт40Разъём для плоских клемм | Штуцер | Газонаполненный амортизатор, с электронным управлением1J0 973 7136-штекерн. | черн.1 шт41Корпус плоского разъёма с фиксатором контактов | Штуцер | Передатчик системы контроля давления в шинах8E0 971 9344-штекерн. | черн.1 шт42Корпус плоского разъёма с фиксатором контактов | Штуцер | Диагностический насос топлив- ной системы3D0 973 7033-штекерн. | черн.1 шт43Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик ускорения для кузова4B0 972 8833-штекерн. | черн.1 шт44Корпус плоского разъёма с фиксатором контактов | Штуцер | Приёмный модуль автономного отопителя | для а/м со специальной защитой6Q0 972 7066-штекерн. | синийX | 1 | 1 шт45Разъём для плоских клемм | Штуцер | для а/м со специальной защитой893 971 6344-штекерн. | черн.1 шт46Разъём для плоских клемм с защитным колпачком | Штуцер | Усилитель аудиосистемы4E0 971 63632-штекерн. | черн.1 шт47Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ приёма сигнала магнитолы | Блок управления цифрового радиотюнера | Навигационная система3B0 972 7248-штекерн. | черн. | 'SDARS' | 'DAB'X | 1 | 1 | 1 | 1 шт48Корпус антенного углового разъёма типа штырь | использовать для: | Штуцер | БУ приёма сигнала магнитолы | Навигационная система4E0 035 610 K1 отсек | Cветло-голубой | все цветаX | 1 | 1 шт49Жгут проводов для ТВ-тюнера | см. панель иллюстраций:035-04150Корпус антенного разъёма типа гнездо | использовать для: | Штуцер | ТВ-тюнер4E0 035 608 K2 отсека | Cветло-голубой | все цвета2 шт51Корпус плоского разъёма с фиксатором контактов | Штуцер | ТВ-тюнер8E0 972 42020-ти штекерн. | красн.1 шт52Корпус плоского разъёма с фиксатором контактов | Штуцер | Навигационная система4F0 972 51010-штекерн. | черн.1 шт53Разъём для плоских клемм с защитным колпачком | Штуцер | Навигационная система3B0 919 75426-контактный | черн.1 шт54Разъём для плоских клемм с защитным колпачком | Штуцер | Навигационная система4E0 972 97732-штекерн. | черн.1 шт55Корпус разъема под плоские контакты с их фиксацией | Штуцер | Датчик разрушения бокового стекла4E0 972 5752-штекерн. | черн.1 шт56Корпус антенного разъёма типа штырь | использовать для: | при необх. использов. с: | Штуцер | Антенный усилитель6Q0 035 575 K1 отсек | Cветло-голубой | все цвета | 000 098 692 | слева сзадиX шт57Разъём для плоских клемм | Штуцер | Динамик (Surround)1J0 971 9722-штекерн. | черн.1 шт58Корпус плоского разъёма с дополнит. фиксатором кон- такта и доп. крепл. корпуса | Штуцер | Головное устройство4E0 035 44410-штекерн. | черн. | 'RADIO-UNIT'1 шт59Корпус плоского разъёма с фиксатором контактов | Штуцер | Головное устройство3B7 035 4478-штекерн. | коричневый | 'RADIO-UNIT'1 шт60Корпус антенного углового разъёма типа штырь | использовать для: | Штуцер | Головное устройство4E0 035 672 K2 отсека | Cветло-голубой | все цвета | 'RADIO-UNIT'1 шт61Корпус плоского разъёма с фиксатором контактов | Штуцер | Головное устройство3B7 035 447 A12-ти штекерн. | синий | 'RADIO-UNIT'1 шт—Штуцер | Задний фонарь | см. панель иллюстраций:лев. | 971-08480Отдельные детали | Область: | см. панель иллюстраций:Передн.панель | 971-08181Отдельные детали | Область: | см. панель иллюстраций:прав. | 971-084
