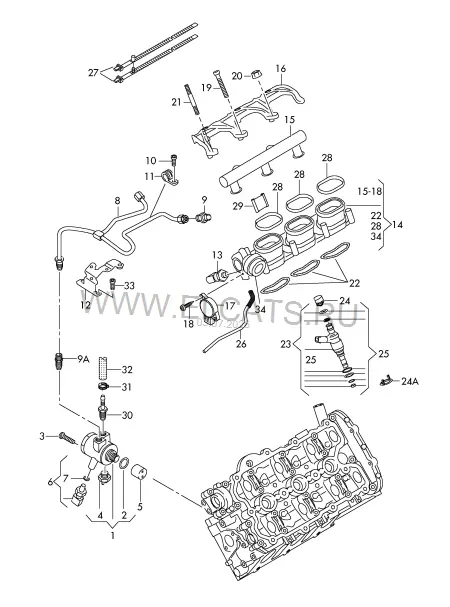

Топливный насос | Топливная рампа | Форсунка — Audi A6 Avant 2011: схема и номера деталей | Глав АвтоAudi · Audi A6 Avant · 2011Топливный насос | Топливная рампа | Форсунка
1. Двигатель, Сцепление

Детали узла51
1Топливный насос | D >> - 17.06.201307L 127 026 Q1 шт(1)Топливный насос | D - 17.06.2013>>07L 127 026 AB1 шт2Уплотнительное кольцо06E 127 24831,5X21 шт3Винт с цилиндрической головкой с внутренним многогранником | D >> - 09.09.2013N 910 268 02M8X202 шт(3)Винт с внутр. многогранником | D - 09.09.2013>>N 910 488 02M8X202 шт4не является запчастью5Толкатель | см. панель иллюстр., поз.:109-010,66Датчик низкого давления06E 906 051 K1 шт7Уплотнительное кольцо06E 906 149 B8,2X1,51 шт8Топливопровод06E 127 501 AA1 шт9Адаптер06E 127 065 D2 шт9AАдаптер07L 127 065 A1 шт10Винт с полукр.гол. и внут.TORXN 104 056 04M6X144 шт11Держатель топливопровода06E 127 233 D8MM4 шт12Держатель06E 127 233 N1 шт-CаморезN 104 420 035X161 шт13Датчик давления03C 906 051 C1 шт14Нижняя часть впускного коллектора с вак. приводом и топливной рампой с кронштейном | D >> - 10.06.201306E 133 109 ALлев.1 шт(14)Нижняя часть впускного коллектора с вак. приводом и топливной рампой с кронштейном | D - 10.06.2013>> - 01.07.201306E 133 109 APлев.1 шт(14)Нижняя часть впускного коллектора с вак. приводом и топливной рампой с кронштейном | D - 01.07.2013>>06E 133 109 ARлев.1 шт(14)Нижняя часть впускного коллектора с вак. приводом и топливной рампой с кронштейном | D >> - 10.06.201306E 133 110 ALправ.1 шт(14)Нижняя часть впускного коллектора с вак. приводом и топливной рампой с кронштейном | D - 10.06.2013>> - 01.07.201306E 133 110 APправ.1 шт(14)Нижняя часть впускного коллектора с вак. приводом и топливной рампой с кронштейном | D - 01.07.2013>>06E 133 110 ARправ.1 шт15Топливная рампа | D >> - 10.06.201306E 130 089 Dлев.1 шт(15)Топливная рампа | D - 10.06.2013>>06E 130 089 Qлев.1 шт(15)Топливная рампа | D >> - 10.06.201306E 130 090 Fправ.1 шт(15)Топливная рампа | D - 10.06.2013>>06E 130 090 Tправ.1 шт16Поддерживающая скоба | D >> - 25.02.201306E 133 340 C2 шт(16)Поддерживающая скоба | D - 25.02.2013>>06E 133 340 E2 шт(17)Потенциометр06E 907 386 Dпередн.2 шт18CаморезN 105 356 033X164 шт19Винт с цил. скругл. головкойN 106 268 01M6X702 шт(19)Винт с цилиндрической головкой с внутренним шестигранникомN 107 314 01M6X508 шт20Шестигранная гайка с буртикомN 015 082 10M64 шт21ШпилькаN 910 638 01M6X624 шт22Уплотнитель079 129 717 Bнижн.6 шт23Форсунка | D >> - 13.06.2011 | использовать с: | при необх. использов. с: | Cмотри руководство по ремонту06E 906 036 K06D 133 036 K | 06E 906 189 F6 | 1 | 1 шт(23)Форсунка | D - 13.06.2011>> | исп.вместе с позицией(-ями): | использовать с: | использовать с:06E 906 036 P24 | 06D 133 036 K | 06E 906 189 F6 | 1 | 1 шт24Опорный элемент06D 133 036 K6 шт24AОпорный элемент06E 906 189 F6 шт(25)Pемонтный комплект для блока клапанов06E 998 907 E6 шт(26)Вакуумный шланг06E 133 791 Gлев.1 шт(26)Вакуумный шланг06E 133 792 Gправ.1 шт27Кабельная стяжка, двойная4A0 820 1997X213/140MMX шт28Уплотнитель079 129 717 Dверхн.6 шт29Перегородка | см. панель иллюстр., поз.:103-025,1830Штуцер | D >> - 11.02.201306E 127 065 F1 шт(30)Штуцер | D - 11.02.2013>>06E 127 065 C1 шт31Пружинный хомутN 909 865 0114,5X12X шт(32)Топливный шланг | см. панель иллюстр., поз.:201-045,1734Приводной блок | имеется в позиции:14
