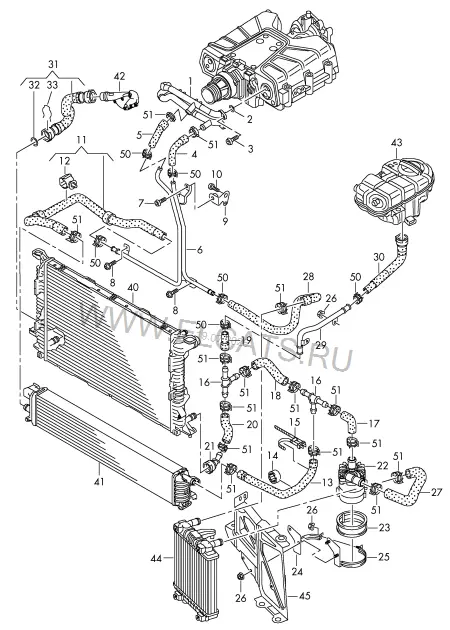

Жидкостное охлаждение — Audi A6 Avant 2012: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A6 Avant · 2012
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
44
1
Трубопровод системы охлаждения
06E 121 083 A
верхн.
1 шт
2
Манжетное уплотнение | только для:
06E 121 119 D
06E 121 083 A
4 шт
3
Винт с полукр.гол. и внут.TORX
N 106 373 01
M5X20
6 шт
4
Шланг системы охлаждения
06E 121 545
1 шт
5
Шланг системы охлаждения
06E 121 546
1 шт
6
Трубопровод системы охлаждения
06E 121 083 F
передн. | Нап./об. маг.
1 шт
7
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14 | верхн.
1 шт
8
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18 | нижн.
1 шт
9
Держатель
06E 121 660
передн.
1 шт
10
Винт с цилиндрической головкой с внутренним многогранником
N 910 268 02
M8X20
1 шт
11
Шланг системы охлаждения
4G0 145 923 C
прав.
1 шт
12
Фиксатор
6E0 971 842 B
1 шт
13
Шланг системы охлаждения
4G0 145 926 C
лев.
1 шт
14
Дистанционное кольцо
N 105 193 01
25X35X20
1 шт
15
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
1 шт
16
Tройник
N 907 606 01
20X20X20
2 шт
17
Шланг системы охлаждения
4G0 145 924 C
лев.
1 шт
18
Шланг системы охлаждения
4G0 145 925 C
лев.
1 шт
19
Шланг системы охлаждения
4G0 121 109 S
лев.
1 шт
20
Шланг системы охлаждения
4G0 121 109 T
лев.
1 шт
21
Муфта, быстродействующая
4G0 122 293 G
лев.
1 шт
22
Насос системы охлаждения
8K0 965 569
1 шт
(22)
Насос системы охлаждения | содержит дополнител. позиции:
8K0 965 567
23
1 шт
23
Упор
4F0 133 567
2 шт
24
Кронштейн дополнительного насоса ОЖ
4G0 145 879 A
1 шт
25
Кронштейн дополнительного насоса ОЖ
4G0 145 896 A
1 шт
26
Шестигранная гайка с буртиком | D >> - 28.02.2011
N 015 082 10
M6
X шт
(26)
Винт с плоской головкой Torx, самостопорящийся | D - 28.02.2011>>
N 910 696 01
M6X22
X шт
27
Шланг системы охлаждения
4G0 145 922 C
лев.
1 шт
28
Шланг системы охлаждения
4G0 145 921 C
лев.
1 шт
29
Трубопровод системы охлаждения | D >> - 28.02.2011
4G0 121 071 L
лев.
1 шт
(29)
Трубопровод системы охлаждения | D - 28.02.2011>>
4G0 121 071 N
лев.
1 шт
30
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 109
слева сзади
1 шт
31
Шланг ОЖ с быстроразъёмной муфтой
4G0 121 049 Q
прав.
1 шт
32
Уплотнительное кольцо
4E0 121 666
38X4
2 шт
33
Пружинный фиксатор
4E0 121 142
38MM
2 шт
40
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
41
Дополнительный радиатор ОЖ | см. панель иллюстраций:
Ср Нж | 121-072
42
Крышка со штуцером | см. панель иллюстраций:
121-003
43
Расширительный бачок | см. панель иллюстраций:
121-070
44
Дополнительный радиатор ОЖ | см. панель иллюстраций:
лев. | 121-072
45
Кронштейн дополнительного радиатора ОЖ | см. панель иллюстраций:
лев. | 121-072
50
Пружинный хомут
N 906 869 02
23X12
X шт
51
Пружинный хомут
N 906 870 01
27X12
X шт
