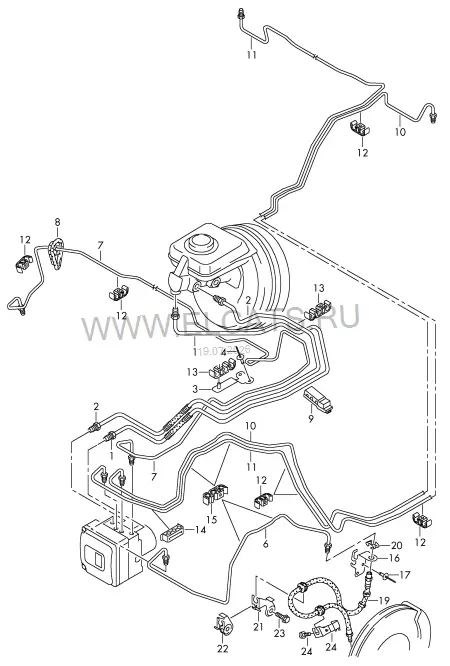

Тормозная трубка | Тормозной шланг — Audi A6 Avant 2012: схема и номера деталей | Глав Авто
Запчасти
/
Тормозная трубка | Тормозной шланг
Audi · Audi A6 Avant · 2012
Тормозная трубка | Тормозной шланг
6. Колеса, Тормозная система
Детали узла
49
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | для а/м с гибридным приводом
4G1 614 705 M
ЛВPЛ
1 шт
1
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
4G1 614 705 E
ЛВPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | для а/м с гибридным приводом
4G2 614 705 F
ПPPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
4G2 614 705 D
ПPPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | для а/м с гибридным приводом
4G1 614 706 M
ЛВPЛ
1 шт
2
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
4G1 614 706 E
ЛВPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | для а/м с гибридным приводом
4G2 614 706 F
ПPPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
4G2 614 706 D
ПPPЛ
1 шт
3
Держатель тормоз. трубопровода
4G0 614 709 B
1 шт
4
Вытяжная заклепка
N 911 527 01
6,4X16,5X13
2 шт
6
Тормозная трубка от гидравл. системы к тормозному шлангу | D >> - 04.04.2011
4G0 614 723 F
1 шт
(6)
Тормозная трубка от гидравл. системы к тормозному шлангу | D - 04.04.2011>>
4G0 614 723 H
1 шт
(6)
Тормозная трубка от гидравл. системы к тормозному шлангу | для а/м с гибридным приводом | при необх. использов. с: | D >> - 20.05.2013
4G0 614 723 J
4G0 611 853
1 | 1 шт
(6)
Тормозная трубка от гидравл. системы к тормозному шлангу | для а/м с гибридным приводом | при необх. использов. с: | D - 20.05.2013>>
4G0 614 723 N
4G0 611 853
1 | 1 шт
7
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с: | D >> - 07.11.2011
4G0 614 724 E
4G0 611 853
1 | X шт
(7)
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с: | D - 07.11.2011>> - 16.04.2012
4G0 614 724 K
4G0 611 853
1 | X шт
(7)
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с: | D - 16.04.2012>>
4G0 614 724 L
4G0 611 853
1 | X шт
(7)
Тормозная трубка от гидравл. системы к тормозному шлангу | для а/м с гибридным приводом | D >> - 16.04.2012
4G0 614 724 M
1 шт
(7)
Тормозная трубка от гидравл. системы к тормозному шлангу | для а/м с гибридным приводом | D - 16.04.2012>>
4G0 614 724 N
1 шт
8
Втулка
8K0 614 769 B
прав.
1 шт
9
Втулка
4G0 614 769 A
1 шт
10
Тормозная трубка от гидравл. системы к тормозному шлангу | D >> - 04.04.2011
4G0 614 725 D
лев.
1 шт
(10)
Тормозная трубка от гидравл. системы к тормозному шлангу | D - 04.04.2011>>
4G0 614 725 F
лев.
1 шт
(10)
Тормозная трубка от гидравл. системы к тормозному шлангу | для а/м с гибридным приводом
4G0 614 725 G
лев.
1 шт
11
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с: | D >> - 04.04.2011
4G0 614 726 D
прав. | 4G0 611 853
1 | 2 шт
(11)
Тормозная трубка от гидравл. системы к тормозному шлангу | при необх. использов. с: | D - 04.04.2011>>
4G0 614 726 H
прав. | 4G0 611 853
1 | 2 шт
(11)
Тормозная трубка от гидравл. системы к тормозному шлангу | для а/м с гибридным приводом | при необх. использов. с:
4G0 614 726 J
прав. | 4G0 611 853
1 | 3 шт
-
Проставка
4G0 611 853
10,5X4,8X30MM
X шт
12
Фиксатор
8K0 611 797 D
2 отсека
X шт
13
Держатель проводов
4E0 611 797
3 отсека
1 шт
14
Кронштейн тормозной трубки
6N0 611 797 D
3 отсека
1 шт
15
Держатель тормоз. трубопровода
8K0 611 797 E
3 отсека
2 шт
(15)
Держатель проводов
4E0 611 797
3 отсека
X шт
16
Кронштейн тормозного шланга | D >> - 20.12.2010
4G0 611 845 F
лев.
1 шт
(16)
Кронштейн тормозного шланга | D - 20.12.2010>> - 16.04.2012
4G0 611 845 M
лев.
1 шт
(16)
Кронштейн тормозного шланга | D - 16.04.2012>>
4G0 611 845 N
лев.
1 шт
(16)
Кронштейн тормозного шланга | D >> - 20.12.2010
4G0 611 846 F
прав.
1 шт
(16)
Кронштейн тормозного шланга | D - 20.12.2010>> - 16.04.2012
4G0 611 846 M
прав.
1 шт
(16)
Кронштейн тормозного шланга | D - 16.04.2012>>
4G0 611 846 N
прав.
1 шт
17
Вытяжная заклепка
N 902 866 04
A4,8X9X14,5
2 шт
19
Тормозной шланг | D >> - 18.04.2011
4G0 611 707 E
M10X1X657MM
2 шт
(19)
Тормозной шланг | D - 18.04.2011>> - 26.09.2011
4G0 611 707 G
M10X1X642MM
2 шт
(19)
Тормозной шланг | D - 26.09.2011>>
4G0 611 707 J
M10X1X642MM
2 шт
(19)
Тормозной шланг
4G0 611 707 H
M10X1X662MM
2 шт
20
Пружинный фиксатор
8K0 611 715
4 шт
21
Кронштейн тормозного шланга
4G0 611 845 B
слева спереди
1 шт
22
Кронштейн тормозного шланга
4G0 611 846 B
справа спереди
1 шт
23
Винт с 6-гр.головк.с буртиком | см. панель иллюстраций:
411-000
24
Кронштейн тормозного шланга | см. панель иллюстраций:
927-000
