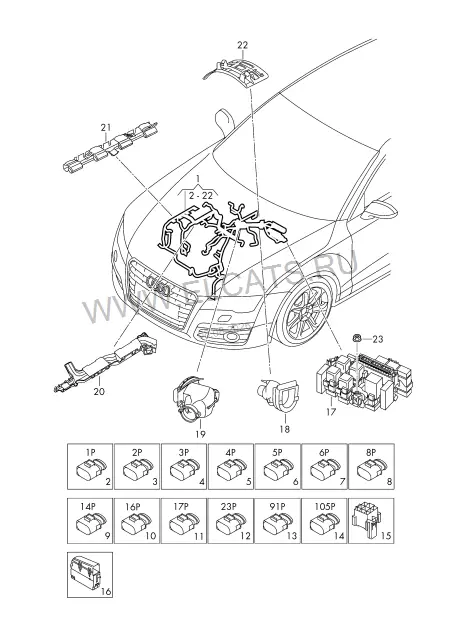

Жгут пров. для мотор. отсека — Audi A6 Avant 2015: схема и номера деталей | Глав Авто
Запчасти
/
Жгут пров. для мотор. отсека
Audi · Audi A6 Avant · 2015
Жгут пров. для мотор. отсека
9. Электрика
Детали узла
66
-
Cм. памятку:
(0-202)
1
Жгут пров. для мотор. отсека | содержит:
4G1 971 072 PK
ЛВPЛ | 4G0 971 824 CB
1 шт
(1)
Жгут пров. для мотор. отсека | содержит:
4G1 971 072 PJ
ЛВPЛ | 4G0 971 824 CB
1 шт
(1)
Жгут пров. для мотор. отсека | содержит:
4G1 971 072 NQ
ЛВPЛ | 4G0 971 824 CB
1 шт
(1)
Жгут пров. для мотор. отсека | содержит:
4G1 971 072 PA
ЛВPЛ | 4G0 971 824 CB
1 шт
(1)
Жгут пров. для мотор. отсека | содержит:
4G1 971 072 NT
ЛВPЛ | 4G0 971 824 CB
1 шт
(1)
Жгут пров. для мотор. отсека | содержит:
4G2 971 072 PK
ПPPЛ | 4G0 971 824 CB
1 шт
(1)
Жгут пров. для мотор. отсека
4G2 971 072 KE
ПPPЛ
1 шт
(1)
Жгут пров. для мотор. отсека | содержит:
4G2 971 072 NT
ПPPЛ | 4G0 971 824 CB
1 шт
2
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления масла
1J0 973 701 A
1-штекерн. | темно-синий
1 шт
(2)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления масла | при необх. использов. с:
1J0 973 081
1-штекерн. | черн. | 06A 971 921 B
1 | 1 шт
(2)
Угловой колпачок
06A 971 921 B
1 шт
3
Корпус плоского разъёма с фиксатором контактов | Штуцер | Регулятор фаз газораспред. | при необх. использов. с: | Управляющий клапан форсунок охлаждения поршней | Клапан регулир. давления масла
07P 973 702
2-штекерн. | черный/желтый | 8K0 971 921 | 8K0 971 845 J
X | 4 | 1 | 1 | 1 | 1 | 2 шт
(3)
Разъём для плоских клемм | Штуцер | Регулятор фаз газораспред. | при необх. использов. с: | Управляющий клапан | Распределительный вал | Датчик детонации | Датчик температуры ОЖ
4H0 973 702 A
2-штекерн. | черн. | 8K0 971 921 | 8K0 971 845 J
X | 4 | 1 | 1 | 1 | 1 | 2 шт
(3)
Разъём для плоских клемм | Штуцер | Помехоподавляющий конденсатор
443 971 989
2-штекерн. | natur
1 шт
(3)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Электромагнитный клапан | Впускной коллектор
07P 973 702 A
2-штекерн. | черный/белый
1 шт
(3)
Разъём для плоских клемм | Штуцер | Клап.прекр.раб.после вык.зажиг | Турбонагнетатель
3B0 973 722 A
2-штекерн. | коричневый
1 шт
(3)
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Регулятор давления топлива
4D0 971 992 A
2-штекерн. | черный/синий
1 шт
(3)
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Генератор
4D0 971 992 B
2-штекерн. | черный/оранж.
1 шт
(3)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик температуры ОЖ | при необх. использов. с: | Pегулирующий клапан | Компрессор климатической уст.
8K0 973 702
2-штекерн. | черн. | 6H0 971 921 C
X | 1 | 1 шт
(3)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Опора двигателя
8K0 973 702 G
2-штекерн. | бежевый | лев.
1 шт
(3)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Опора двигателя | при необх. использов. с:
8K0 973 702 G
2-штекерн. | бежевый | прав. | 1J0 971 921 K
1 | 1 шт
(3)
Колпачок
8K0 971 921
2 шт
(3)
Крепление
8K0 971 845 J
3 шт
(3)
Угловой колпачок
6H0 971 921 C
1 шт
(3)
Колпачок
1J0 971 921 K
1 шт
4
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик Холла | Дополнительный насос ОЖ
4H0 973 703
3-штекерн. | черн.
X | 1 | 2 шт
(4)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик уровня масла
8K0 973 703
3-штекерн. | черн.
1 шт
(4)
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Регулятор давления топлива
4D0 971 993 A
3-штекерн. | синий | Низк. давление
1 шт
(4)
Разъём для плоских клемм | Штуцер | Датчик оборотов двигателя | при необх. использов. с:
4H0 973 703 A
3-штекерн. | коричневый | 4F0 971 921 A
1 | 1 шт
(4)
Разъём для плоских клемм | Штуцер | Датчик распознавания передачи
4H0 973 703 A
3-штекерн. | коричневый
1 шт
(4)
Колпачок
4F0 971 921 A
1 шт
5
Корпус плоского разъёма с фиксатором контактов | использовать для: | Штуцер | Датчик перепада давления
4H0 973 704
4-штекерн. | коричневый | черн.
1 шт
(5)
Разъём для плоских клемм | Штуцер | Катушка зажигания
8K0 971 994
4-штекерн. | черн.
4 шт
(5)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления наддува
8K0 973 704
4-штекерн. | черн.
1 шт
(5)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Лямбда-зонд | (за катализатором)
8K0 973 704
4-штекерн. | черн.
1 шт
6
Корпус плоского разъёма с фиксатором контактов | Штуцер | Вращающийся золотник | Термостат
4F0 973 705
5-штекерн. | черн.
1 шт
(6)
Разъём для плоских клемм | Соединительная муфта | Жгут проводов для салона
1K0 919 231
5-штекерн. | черн.
1 шт
(6)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Дополнительный гидравлический насос для масла КП
8K0 973 705
5-штекерн. | черн.
1 шт
(6)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Лямбда-зонд | (перед катализатором) | при необх. использов. с:
8K0 973 705 G
5-штекерн. | серый | 8K0 971 921 F
1 шт
(6)
Колпачок
8K0 971 921 F
1 шт
7
Корпус плоского разъёма с фиксатором контактов | Штуцер | Регулирующая заслонка | Турбонагнетатель
4H0 973 713 F
6-штекерн. | черн.
1 шт
(7)
Разъём для плоских клемм | Штуцер | Дроссельная заслонка
4H1 973 713
6-штекерн. | черн.
1 шт
8
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для форсунок | Жгут проводов для эл.мотора
4H0 973 714
8-штекерн. | черн.
X | 1 | 1 шт
9
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для эл.мотора
4H0 973 717
14-ти штекерн. | черн.
1 шт
10
Корпус круглого разъёма | Штуцер | при необх. использов. с:
420 973 716
16-ти штекерн. | черн. | 4L0 971 921
1 | 1 шт
(10)
Угловой колпачок
4L0 971 921
1 шт
11
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона
4F0 972 575 A
17-ти штекерн. | коричневый
1 шт
(11)
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона
4F0 972 575 B
17-ти штекерн. | красн.
1 шт
(11)
Корпус разъема под плоские контакты с их фиксацией | использовать для: | Соединительная муфта | Жгут проводов для салона
4F0 972 575
17-ти штекерн. | черн. | бел.
1 шт
12
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления 7-ступенчатой КП DSG
4G0 973 213 A
23-штекерный
1 шт
13
Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Штуцер | Блок управления двигателя
4H0 906 971 A
91 контактный | черн. | 4H0 971 904 | 4H0 971 904 A
1 шт
14
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления двигателя
4H0 906 235 A
105 контактный | черн.
1 шт
15
Блок реле
4H0 937 527
9-ти штекерн. | черн.
2 шт
(15)
Гнездо для двух реле
4H0 937 529
10-штекерн. | черн.
1 шт
16
Блок реле | при необх. использов. с:
4G1 937 503 B
ЛВPЛ | N 904 880 05
1 | 1 шт
(16)
Блок реле | при необх. использов. с:
4G2 937 503 B
ПPPЛ | N 904 880 05
1 | 1 шт
17
Блок предохранителей
4G0 937 501
с 17-ю гнезд. | черн.
1 шт
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
18
Втулка | Блок реле
4F0 971 871 A
1 шт
19
Канал для кабеля | Водоотводящий короб
4G0 971 871 N
1 шт
20
Канал для кабеля
06L 971 824 G
1 шт
21
Канал для кабеля | Катушка зажигания
06L 971 824 C
1 шт
22
Канал для кабеля | для усилителя тормозн. привода
4G0 971 824 T
1 шт
23
Шестигранная гайка с шайбой
N 904 880 05
M6
1 шт
-
Канал для кабеля
4G0 971 824 CB
1 шт
