Жидкостное охлаждение — Audi A6 Avant 2016: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A6 Avant · 2016

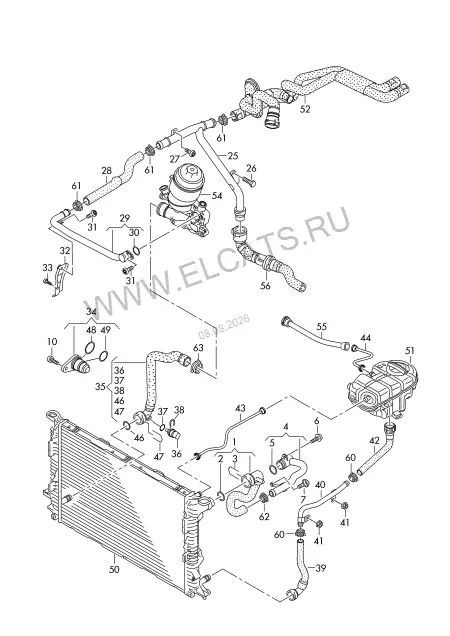

Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
44
1
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 101 B
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
1 шт
3
Пружинный фиксатор
4E0 121 142
38MM
2 шт
4
Трубопровод системы охлаждения
059 121 071 CP
лев.
1 шт
5
Уплотнительное кольцо
N 902 753 02
32X3
1 шт
6
Винт с полукр.гол. и внут.TORX
N 104 514 08
M6X16
1 шт
7
Винт с цилиндрической головкой с внутр. многогр., самостоп.
N 105 173 04
M8X22
1 шт
10
Винт с плоской головкой
N 101 703 03
M6X10
X шт
25
Трубопровод системы охлаждения
4G0 819 377 K
1 шт
26
Винт с шестигранной головкой
N 010 217 23
M6X20
1 шт
27
Винт с полукруглой головкой
WHT 003 841
M6GFX14
1 шт
28
Шланг системы охлаждения
4G0 819 374 G
1 шт
29
Трубопровод системы охлаждения | D >> - 24.10.2016
059 121 075 EB
1 шт
(29)
Трубопровод системы охлаждения | D - 24.10.2016>>
059 121 075 FG
1 шт
30
Уплотнительное кольцо
059 121 437
19,5X3
1 шт
31
Винт с полукр.гол. и внут.TORX
N 104 514 08
M6X16
2 шт
32
Держатель
059 121 093 E
1 шт
33
Винт с цилиндрической головкой с внутренним многогранником
N 106 449 01
M8X18
1 шт
34
Крышка
059 121 155 AG
прав.
1 шт
35
Шланг ОЖ с быстроразъёмной муфтой
4G0 121 049 L
прав.
1 шт
36
Датчик температуры ОЖ
06A 919 501 A
1 шт
37
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
38
Пружинный фиксатор
032 121 142
1 шт
39
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 109 A
слева спереди
1 шт
40
Трубопровод системы охлаждения
4G0 121 071 N
лев.
1 шт
41
Винт с плоской головкой Torx, самостопорящийся
N 910 696 01
M6X22
2 шт
42
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 109 AF
слева сзади
1 шт
43
Вентиляционная трубка
4G0 121 081 CT
слева спереди
1 шт
44
Вентиляционная трубка
4G0 121 081 CN
слева сзади
1 шт
46
Уплотнительное кольцо
4E0 121 666
38X4
1 шт
47
Пружинный фиксатор
4E0 121 142
38MM
1 шт
48
Уплотнительное кольцо | имеется в позиции:
23,0X2,5 | 34
X шт
49
Уплотнительное кольцо | имеется в позиции:
21,5X2,0 | 34
X шт
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
51
Расширительный бачок | см. панель иллюстраций:
121-070
52
Шланг системы охлаждения | см. панель иллюстраций:
819-060
(52)
Шланг системы охлаждения | см. панель иллюстраций:
261-050
54
Масляный фильтр с фланцем | см. панель иллюстраций:
115-055
55
Трубопровод системы охлаждения | см. панель иллюстраций:
121-012
56
Шланг ОЖ с термостатом | см. панель иллюстраций:
121-013
60
Пружинный хомут
N 906 869 02
23X12
X шт
61
Пружинный хомут
N 906 870 01
27X12
X шт
62
Пружинный хомут
N 906 872 01
40X12
X шт
63
Пружинный хомут
N 909 265 01
47X12
X шт
