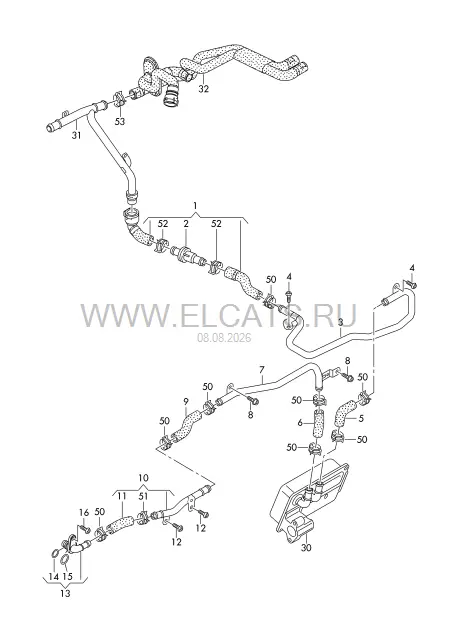

Жидкостное охлаждение — Audi A6 Avant 2016: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A6 Avant · 2016
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
27
1
Шланг ОЖ с термостатом
4G0 122 449 K
1 шт
2
Термостат
4E0 121 113
1 шт
3
Трубопровод системы охлаждения | D >> - 31.08.2015
4G0 121 485 BM
справа сзади
1 шт
(3)
Трубопровод системы охлаждения | D - 31.08.2015>>
4G0 121 485 BE
справа сзади
1 шт
4
Винт с плоской головкой и внутренним Torx | D >> - 31.08.2015
N 911 261 02
M6X14
2 шт
(4)
Винт с полукр.гол. и внут.TORX | D - 31.08.2015>>
N 910 967 01
M6X16
2 шт
5
Шланг системы охлаждения
4G0 121 448 BK
2 шт
6
Шланг системы охлаждения
4G0 121 448 BM
2 шт
7
Трубопровод системы охлаждения | D >> - 31.08.2015
4G0 121 481 AE
справа спереди
1 шт
(7)
Трубопровод системы охлаждения | D - 31.08.2015>>
4G0 121 481 AL
1 шт
8
Винт Torx с буртиком | D >> - 31.08.2015
N 911 687 01
M6X18
2 шт
(8)
Винт с цилиндр. скруглённой головкой Torx | D - 31.08.2015>>
N 101 961 03
M6X18
2 шт
9
Шланг системы охлаждения
4G0 121 447 BH
1 шт
10
Трубка ОЖ с шлангом ОЖ
059 121 512 S
1 шт
11
Шланг системы охлаждения | имеется в позиции:
10
1 шт
12
Винт с плоской головкой
N 101 703 03
M6X10
2 шт
13
Крышка
059 121 155 AH
1 шт
14
Уплотнительное кольцо | имеется в позиции:
23,0X2,5 | 13
1 шт
15
Уплотнительное кольцо | имеется в позиции:
21,5X2,0 | 13
1 шт
16
Винт с плоской головкой
N 101 703 03
M6X10
1 шт
30
Масляный радиатор КП | см. панель иллюстраций:
317-050
31
Трубопровод системы охлаждения | см. панель иллюстраций:
819-060
32
Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстраций:
819-060
50
Пружинный хомут
N 906 869 02
23X12
X шт
51
Пружинный хомут
N 906 869 02
23X12
1 шт
52
Пружинный хомут
N 906 870 01
27X12
2 шт
53
Пружинный хомут
N 906 870 01
27X12
X шт
