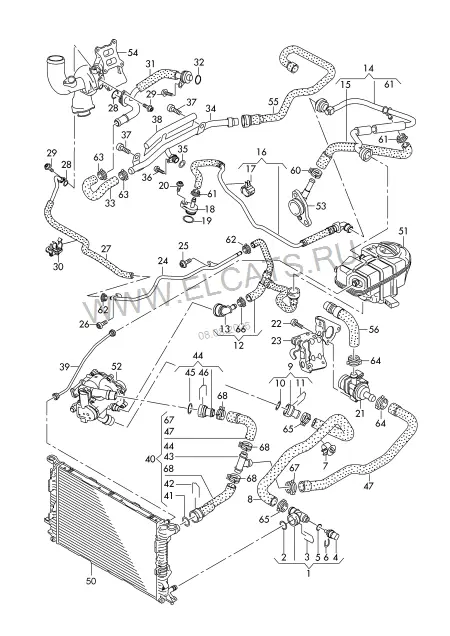

Audi · Audi A6 Avant · 2016Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла73
1Муфта, быстродействующая4G0 122 293 CRнижн.1 шт2Уплотнительное кольцоN 907 653 0132X41 шт3Пружинный фиксатор1J0 121 14232MM1 шт4Датчик температуры ОЖ06A 919 501 A32X20X321 шт5Уплотнительное кольцоN 903 168 0119,6X3,651 шт6Пружинный фиксатор032 121 14219MM1 шт7ДержательWHT 005 36635 MM1 шт8Шланг системы охлаждения4G0 121 055 CEнижн.1 шт9Муфта, быстродействующая3B0 122 291 C1 шт10Уплотнительное кольцоN 907 653 0132X41 шт11Пружинный фиксатор1J0 121 14232MM1 шт12Шланг ОЖ с быстроразъёмной муфтой | D >> - 20.07.20154G0 122 109 AHверхн.1 шт(12)Шланг ОЖ с быстроразъёмной муфтой | D - 20.07.2015>>4G0 122 109 AP1 шт13Муфта, быстродействующая1K0 122 291 J32X20X321 шт14Вентиляционный патрубок | D >> - 01.02.20164G0 121 081 DQзадн.1 шт(14)Вентиляционная трубка | D - 01.02.2016>> - 04.09.20174G0 121 081 EPзадн.1 шт(14)Вентиляционная трубка | D - 04.09.2017>>4G0 121 081 FHзадн.1 шт15Вентиляционный шланг4G0 121 107 BG1 шт16Вентиляционный шланг | D >> - 12.06.201706L 121 081 EСр Вх1 шт(16)Вентиляционный шланг | D - 12.06.2017>>06L 121 081 KСр Вх1 шт17Держатель | D >> - 12.06.201706L 133 689 C1 шт18Вентиляционный штуцер06K 121 143верхн.1 шт19Манжетное уплотнениеWHT 005 44020X2,51 шт20Винт с цилиндрической головкой с внутренним шестигранникомN 106 192 01M6X151 шт21Дополнительный насос ОЖ06H 121 601 N1 шт22CаморезWHT 002 3063,5X123 шт23Кронштейн дополнительного насоса ОЖ4G0 121 305 DLзадн.1 шт24Трубопровод системы охлаждения | D >> - 05.09.201606L 121 075 A1 шт(24)Трубопровод системы охлаждения | D - 05.09.2016>>06L 121 075 B1 шт25Призон. саморез со скругл.гол.N 107 214 016X16-Q1 шт26Винт с цилиндр. скруглённой головкой TorxN 101 961 03M6X181 шт27Трубопровод системы охлаждения06L 121 492 EОбрат. магист.1 шт28Уплотнительное кольцоWHT 006 11415X2,02 шт29Винт с цилиндрической головкой с внутренним шестигранникомN 106 192 01M6X153 шт30Держатель06L 115 2611 шт31Трубопровод системы охлаждения06L 121 497 JНапор. магист.1 шт32Уплотнительное кольцоWHT 006 12420X3,01 шт33Шланг системы охлаждения06L 121 051 C1 шт34Трубопровод системы охлаждения06L 121 085 Kлев.1 шт35Манжетное уплотнение | применять для позиции:WHT 005 55814.5X2 | 341 шт36Винт с полукр.гол. и внут.TORXN 103 352 02M6X121 шт37Центров.винт с внутр. TORXN 105 242 02M10X122 шт38Теплоизоляция | применять для позиции:06L 133 833 A341 шт39Вентиляционная трубка | D >> - 15.12.20144G0 121 081 ECслева спереди1 шт(39)Вентиляционная трубка | D - 15.12.2014>> - 22.06.20154G0 121 081 EKслева спереди1 шт(39)Вентиляционная трубка | D - 22.06.2015>>4G0 121 081 EQслева спереди1 шт40Шланг ОЖ с быстроразъёмной муфтой4G0 122 101 AT1 шт(40)Шланг ОЖ с быстроразъёмной муфтой | без позиции:4G0 122 101 BD471 шт41Уплотнительное кольцоN 907 653 0132X41 шт42Пружинный фиксатор1J0 121 14232MM1 шт43ПатрубокN 906 929 0132X20X321 шт44Муфта, быстродействующая3B0 122 291 C1 шт45Уплотнительное кольцоN 907 653 0132X41 шт46Пружинный фиксатор1J0 121 14232MM1 шт47Шланг системы охлаждения4G0 819 371 AL1 шт(47)Шланг системы охлаждения | см. панель иллюстр., поз.:261-065,171 шт50Радиатор охлаждающей жидкости | см. панель иллюстр., поз.:121-070,151Расширительный бачок | см. панель иллюстр., поз.:121-070,1052Термостат | см. панель иллюстр., поз.:121-005,153Фланец с уплотн.кольцом | см. панель иллюстр., поз.:121-005,2054Турбонагнетатель | см. панель иллюстр., поз.:145-050,155Шланг системы охлаждения | см. панель иллюстр., поз.:819-070,1(55)Шланг системы охлаждения | см. панель иллюстр., поз.:819-070,1356Шланг системы охлаждения | см. панель иллюстр., поз.:819-070,1060Пружинный хомутN 907 702 0117X12X шт61Пружинный хомутN 909 865 0114,5X12X шт62Пружинный хомут06B 145 917 A21X12X шт63Пружинный хомутN 906 869 0223X12X шт64Пружинный хомутN 906 870 0127X12X шт65Пружинный хомутN 906 872 0140X12X шт66Пружинный хомутN 906 870 0127X12X шт67Пружинный хомутN 906 870 0127X12X шт68Пружинный хомутN 906 872 0140X123 шт
