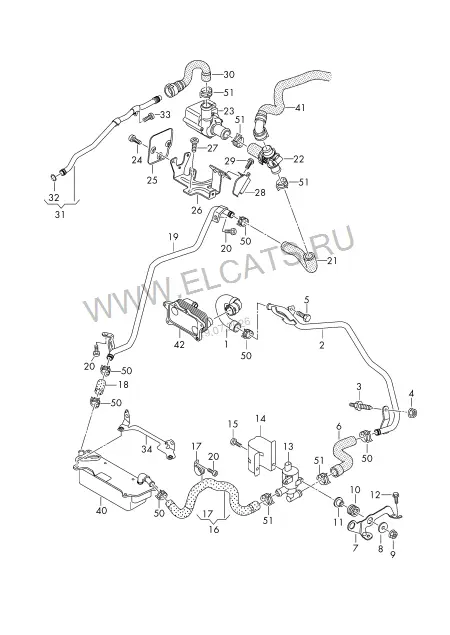

Шланги ОЖ отопителя — Audi A6 Avant 2016: схема и номера деталей | Глав Авто
Запчасти
/
Шланги ОЖ отопителя
Audi · Audi A6 Avant · 2016
Шланги ОЖ отопителя
1. Двигатель, Сцепление
Детали узла
42
1
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 056
1 шт
2
Трубопровод системы охлаждения
4G0 121 481 AM
слева сзади
1 шт
(2)
Трубопровод системы охлаждения
4G0 121 481 AP
1 шт
3
Двойной винт с шестигр.
N 107 673 01
M8X25/M6X16
1 шт
4
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
5
Винт с шестигранной головкой
N 010 287 16
M6X16
1 шт
(5)
Винт с цилиндрической головкой с внутренним многогранником
N 911 547 01
M8X20-TC
2 шт
6
Шланг системы охлаждения
4G0 122 447 G
1 шт
(6)
Шланг системы охлаждения
4G0 122 447 H
1 шт
7
Держатель
4G0 121 305 BR
1 шт
8
Проставка
4G0 121 277 A
2 шт
9
Шестигранная гайка с буртиком
N 015 082 10
M6
2 шт
10
Резиновая опора
4G0 129 669 F
2 шт
11
Втулка
4G0 129 381 A
2 шт
12
Винт с 6-гр.головк.с буртиком
N 106 532 01
M6X16
2 шт
13
Электромагнитный клапан
4H0 121 671 G
1 шт
14
Экран
4G0 121 146
слева сзади
1 шт
15
Cаморез с внутренним многогранником
N 911 994 01
M6X32
2 шт
16
Шланг системы охлаждения
4G0 121 448 AH
1 шт
17
Хомут | имеется в позиции:
16
1 шт
18
Шланг системы охлаждения
4G0 121 449 P
1 шт
19
Трубопровод системы охлаждения
4G0 121 485 BL
справа сзади
1 шт
20
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
3 шт
21
Шланг системы охлаждения
4G0 121 445 AS
1 шт
22
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 096 AD
1 шт
23
Дополнительный насос ОЖ
06H 121 601 N
1 шт
24
Cаморез
WHT 002 306
3,5X12
3 шт
25
Экран
4G0 121 146 D
1 шт
26
Кронштейн дополнительного насоса ОЖ
4G0 121 305 DH
1 шт
27
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
2 шт
28
Экран
4G0 121 146 E
2 шт
29
Призон. саморез со скругл.гол.
N 107 214 01
6X16-Q
1 шт
30
Шланг системы охлаждения
4G0 819 342 C
1 шт
31
Трубопровод системы охлаждения
06E 121 065 S
Пластик
1 шт
32
Уплотнительное кольцо
N 903 168 01
19,6X3,65-N
1 шт
33
Винт с плоской головкой Torx, самостопорящийся
N 104 514 09
M6X16
1 шт
34
Держатель | Масляный радиатор КП
4G0 121 305 AE
1 шт
40
Масляный радиатор КП | см. панель иллюстраций:
317-055
41
Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстраций:
819-050
42
Масляный радиатор | см. панель иллюстраций:
115-020
50
Пружинный хомут
N 906 869 02
23X12
X шт
51
Пружинный хомут
N 906 870 01
27X12
X шт
