Жгут проводов для салона | Обзор областей применения | Точка подключ.-корпус разъема | Блок предохранителей | Блок реле | Заглушки | Кабель-адаптер | (только для ремонтных целей) — Audi A6 Avant 2016: схема и номера деталей | Глав Авто Запчасти / Жгут проводов для салона | Обзор областей применения | Точка подключ.-корпус разъема | Блок предохранителей | Блок реле | Заглушки | Кабель-адаптер | (только для ремонтных целей) Audi · Audi A6 Avant · 2016 Жгут проводов для салона | Обзор областей применения | Точка подключ.-корпус разъема | Блок предохранителей | Блок реле | Заглушки | Кабель-адаптер | (только для ремонтных целей) 9. Электрика

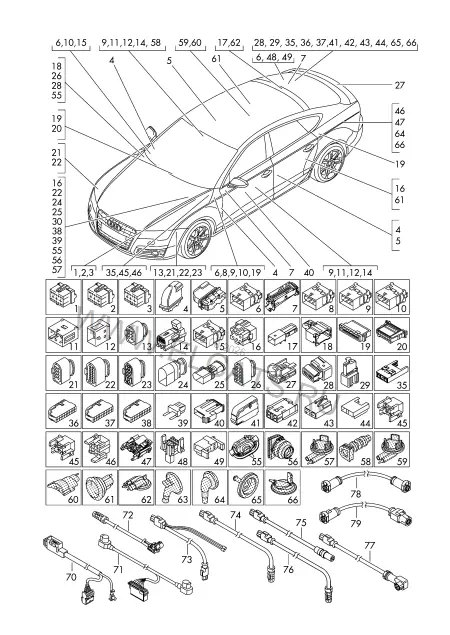

Детали узла 106
- Корпус разъёма определяется в отдельной позиции детали | Cм. памятку: (9-87) - * Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ 1 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов для эл.мотора | Жгут проводов подогр. сиденья 8K0 972 483 A 17-ти штекерн. | коричневый | 4F0 972 575 A | сзади посеред. X | 1 | 1 шт (1) Корпус разъема под плоские контакты с их фиксацией | для корпуса контакта: 4F0 972 575 A 17-ти штекерн. | коричневый | 8K0 972 483 A X шт 2 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов для эл.мотора | Жгут проводов подогр. сиденья 8K0 972 483 B 17-ти штекерн. | красн. | 4F0 972 575 B | задн. | слева и справа X | 1 | 2 шт (2) Корпус разъема под плоские контакты с их фиксацией | для корпуса контакта: 4F0 972 575 B 17-ти штекерн. | красн. | 8K0 972 483 B X шт 3 Корпус плоского разъёма с фиксатором контактов | также использовать для: | при необх. использов. с: | Соединительная муфта | Жгут проводов для эл.мотора 8K0 972 483 17-ти штекерн. | черн. | бел. | 4F0 972 575 2 шт (3) Корпус разъема под плоские контакты с их фиксацией | для корпуса контакта: 4F0 972 575 17-ти штекерн. | черн. | 8K0 972 483 2 шт 4 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов двери 8K0 972 701 27-штекерный | черн. | 8K0 972 702 4 шт (4) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 8K0 972 702 27-штекерный | черн. | 8K0 972 701 4 шт 5 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов двери 4H0 972 701 23-штекерный | черн. | 4H0 972 702 | передн. 2 шт (5) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 4H0 972 702 23-штекерный | черн. | 4H0 972 701 2 шт 6 Корпус разъема под плоские контакты с их фиксацией | также использовать для: | при необх. использов. с: | Соединительная муфта | Жгут пров. передней панели 4F0 972 575 17-ти штекерн. | черн. | бел. | 8K0 972 483 X | 3 | 1 шт (6) Корпус плоского разъёма с фиксатором контактов | также использовать для: | для корпуса контакта: 8K0 972 483 17-ти штекерн. | черн. | бел. | 4F0 972 575 4 шт 7 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Разъём шины CAN 4E0 906 230 46-контактный | черн. | 4E0 941 817 B 2 шт (7) Перемычка | Разъём шины CAN | Перемычка контактная 4E0 941 817 B 46-контактный | серый | 4 отсека 2 шт 8 Корпус разъема под плоские контакты с их фиксацией | при необх. использов. с: | Соединительная муфта | Жгут пров. передней панели 4F0 972 575 D 17-ти штекерн. | синий | 8K0 972 483 D 1 шт (8) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 8K0 972 483 D 17-ти штекерн. | синий | 4F0 972 575 D 1 шт 9 Корпус разъема под плоские контакты с их фиксацией | также использовать для: | при необх. использов. с: | Соединительная муфта | Жгут пров. передней панели | Жгут проводов каркаса сиденья 4F0 972 575 B 17-ти штекерн. | красн. | серый | 4F0 972 483 B X | 2 | 2 шт (9) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 4F0 972 483 B 17-ти штекерн. | красн. | 4F0 972 575 B 4 шт 10 Корпус разъема под плоские контакты с их фиксацией | также использовать для: | при необх. использов. с: | Соединительная муфта | Жгут пров. передней панели 4F0 972 575 A 17-ти штекерн. | коричневый | зелен. | 4F0 972 483 A 2 шт (10) Корпус плоского разъёма с фиксатором контактов | также использовать для: | для корпуса контакта: 4F0 972 483 A 17-ти штекерн. | коричневый | зелен. | 4F0 972 575 A 2 шт 11 Разъём для плоских клемм | также использовать для: | при необх. использов. с: | Соединительная муфта | Жгут проводов каркаса сиденья 4F0 937 741 6-штекерн. | черн. | зелен. | 4F0 937 731 | слева и справа 2 шт (11) Корпус плоского разъёма с фиксатором контактов | также использовать для: | для корпуса контакта: 4F0 937 731 6-штекерн. | черн. | зелен. | 4F0 937 741 2 шт 12 Корпус разъема под плоские контакты с их фиксацией | при необх. использов. с: | Соединительная муфта | Жгут проводов каркаса сиденья 4F0 937 743 10-штекерн. | черн. | 1J0 937 733 | слева и справа 2 шт (12) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 4F0 937 733 10-штекерн. | черн. | 4F0 937 743 2 шт 13 Разъём для плоских клемм | при необх. использов. с: | Соединительная муфта | Колёсная арка 1J0 973 713 6-штекерн. | черн. | 3B0 973 813 | лев. 1 шт (13) Корпус разъема под плоские контакты с их фиксацией | для корпуса контакта: | при необх. использов. с: 3B0 973 813 6-штекерн. | черн. | 1J0 973 713 | 3D0 971 830 F 1 шт (13) Кронштейн корпуса разъёма | для сверления/толщ. материала: 3D0 971 830 F 12X6/0,5-3MM 1 шт 14 Разъём для плоских клемм | при необх. использов. с: | Соединительная муфта | Жгут проводов каркаса сиденья 4G0 972 783 3-штекерн. | желтый/черный | 4H0 972 773 | слева и справа 2 шт (14) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 4H0 972 773 3-штекерн. | желт. | 4G0 972 783 2 шт 15 Корпус разъема под плоские контакты с их фиксацией | при необх. использов. с: | Соединительная муфта | Жгут пров. передней панели 4F0 972 575 C 17-ти штекерн. | желт. | 8K0 972 483 C | прав. 1 шт (15) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 8K0 972 483 C 17-ти штекерн. | желт. | 4F0 972 575 C 1 шт 16 Корпус плоского разъёма с фиксатором контактов | также использовать для: | при необх. использов. с: | Соединительная муфта | Жгут проводов каркаса сиденья 4F0 937 731 6-штекерн. | черн. | зелен. | 4F0 937 741 | задн. | слева и справа 2 шт (16) Разъём для плоских клемм | также использовать для: | для корпуса контакта: 4F0 937 741 6-штекерн. | черн. | зелен. | 4F0 937 731 2 шт 17 Корпус разъема под плоские контакты с их фиксацией | при необх. использов. с: | Соединительная муфта | Разъём шины CAN 8E0 972 763 2-штекерн. | черн. | 8D0 972 623 AA 1 шт (17) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 8D0 972 623 AA 2-штекерн. | черн. | 8E0 972 763 1 шт 18 Соединительная муфта | Световод | при необх. использов. с: 4E0 973 302 2-штекерн. | черн. | 4E0 973 702 1 шт (18) Плоская штыревая клемма | Световод 4E0 973 702 2-штекерн. | черн. 1 шт 19 Разъём для плоских клемм | при необх. использов. с: | Соединительная муфта | Жгут пров. передней панели | Цифровая аудиосистема -DSP- 3D0 972 708 8-штекерн. | черн. | 8E0 972 576 | Тоннель | Cтойка C | лев. X | 1 | 1 шт (19) Разъём для плоских клемм | для корпуса контакта: 8E0 972 576 8-штекерн. | черн. | 3D0 972 708 2 шт 20 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов для салона 6Q0 972 726 12-ти штекерн. | черн. | 6Q0 972 736 | Тоннель 1 шт (20) Корпус плоского разъёма с фиксатором контактов | Разъём для плоских клемм 6Q0 972 736 12-ти штекерн. | черн. | 6Q0 972 726 1 шт 21 Разъём для плоских клемм | при необх. использов. с: | Соединительная муфта | Жгут проводов для бампера 1J0 973 714 8-штекерн. | черн. | 1J0 973 814 | передн. 2 шт (21) Разъём для плоских клемм | при необх. использов. с: 1J0 973 814 8-штекерн. | черн. | 1J0 973 714 1 шт 22 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов для бампера | Жгут проводов для эл.мотора 6X0 973 717 14-ти штекерн. | черн. | 6X0 973 817 X | 2 | 1 шт (22) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 6X0 973 817 14-ти штекерн. | черн. | 6X0 973 717 3 шт 23 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов для эл.мотора 5Q0 973 737 14-ти штекерн. | серый | 5Q0 973 837 | 3D0 971 830 F 1 шт (23) Корпус плоского разъёма с фиксатором контактов 5Q0 973 837 14-ти штекерн. | серый 1 шт (23) Кронштейн корпуса разъёма | для сверления/толщ. материала: 3D0 971 830 F 12X6/0,5-3MM 1 шт 24 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов для эл.мотора 6X0 973 817 A 14-ти штекерн. | коричневый | 6X0 973 717 A 1 шт (24) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 6X0 973 717 A 14-ти штекерн. | коричневый | 6X0 973 817 A 1 шт 25 Корпус разъема под плоские контакты с их фиксацией | при необх. использов. с: | Соединительная муфта | Жгут пров. для мотор. отсека 8E0 972 575 M 2-штекерн. | черн. | 1K0 971 955 1 шт (25) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 1K0 971 955 2-штекерн. | черн. | 8E0 972 575 M 1 шт 26 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов для эл.мотора 1J0 973 715 10-штекерн. | черн. | 6X0 973 815 1 шт (26) Корпус плоского разъёма с фиксатором контактов | для корпуса контакта: 6X0 973 815 10-штекерн. | черн. | 1J0 973 715 1 шт 27 Разъём для плоских клемм | при необх. использов. с: | Соединительная муфта | Дополнительный жгут проводов двери багажного отсека 8K0 973 754 4-штекерн. | черн. | 8K0 972 994 | прав. 1 шт (27) Разъём для плоских клемм | для корпуса контакта: 8K0 972 994 4-штекерн. | черн. | 8K0 973 754 1 шт 28 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Жгут проводов для бампера 8K0 972 416 16-ти штекерн. | коричневый | 8E0 972 416 | 8E0 972 416 A | N 906 851 01 | справа сзади 1 шт (28) Корпус плоского разъёма с фиксатором контактов | Ответвление кабеля: | для корпуса контакта: 8E0 972 416 16-ти штекерн. | коричневый | отклонён | 8K0 972 416 1 шт (28) Корпус плоского разъёма с фиксатором контактов | Ответвление кабеля: | для корпуса контакта: 8E0 972 416 A 16-ти штекерн. | коричневый | вертикальный | 8K0 972 416 1 шт (28) Кронштейн корпуса разъёма N 906 851 01 6,5 1 шт 29 Корпус плоского разъёма с фиксатором контактов | при необх. использов. с: | Соединительная муфта | Багажное отделение 4F0 972 112 12-ти штекерн. | черн. | 8Z0 972 112 | прав. 1 шт (29) Разъём для плоских клемм с защитным колпачком | для корпуса контакта: 8Z0 972 112 12-ти штекерн. | черн. | 4F0 972 112 1 шт 35 Блок предохранителей | Держатель | Кронштейн блока реле 8A0 937 530 2-штекерн. | черн. | 'BCM1' | справа сзади X | 1 | 1 шт 36 Блок предохранителей | Перемычка контактная | Кронштейн блока реле 8K0 941 824 12-ти штекерн. | черн. | с 12-ю гнезд. | справа сзади 1 шт 37 Блок предохранителей | Перемычка контактная | также использовать для: | Кронштейн панели приборов | Кронштейн блока реле 4F1 941 824 12-ти штекерн. | черн. | с 8-ю гнездами | красн. | коричневый | лев. | справа сзади X | 1 | 2 шт 38 Блок предохранителей | Перемычка контактная | Кронштейн панели приборов 4H0 941 824 16-ти штекерн. | черн. | 16-контактный | лев. 2 шт 39 Блок предохранителей | также использовать для: | Cтойка A 4A0 937 530 2-штекерн. | черн. | красн. | лев. 2 шт 40 Блок предохранителей | Перемычка контактная | Крепление 4L0 941 824 с 6-ю гнездами | черн. | 4 отсека | 'BCM1' 1 шт 41 Блок предохранителей | Перемычка контактная | Кронштейн блока реле 8K0 941 824 D 12-ти штекерн. | черн. | 2x6 | справа сзади 1 шт 42 Блок предохранителей 8W0 937 530 2 отсека | черн. 1 шт 43 Предохранительный адаптер | Нож.предохр. 19/2x5 4B0 937 530 2-штекерн. | черн. 1 шт 44 Блок предохранителей 1K0 937 530 2-штекерн. | черн. 1 шт 45 Гнездо для двух реле | Держатель 8K0 937 529 10-штекерн. | черн. | 'BCM1' X шт 46 Блок реле | также использовать для: | Держатель | Кронштейн блока реле 4H0 937 527 9-ти штекерн. | черн. | серый | красн. | коричневый | 'BCM1' | справа сзади X | X | 1 шт 47 Блок реле | Кронштейн блока реле 4H0 937 528 C 7-штекерный | зелен. | справа сзади 1 шт 48 Блок реле | также использовать для: 4H0 937 528 7-штекерный | черн. | зелен. 1 шт 49 Малый блок реле | также использовать для: 4H1 937 527 5-штекерн. | 1 отсек | черн. | коричневый 1 шт 55 Втулка | Стенка передняя 4G0 971 871 C лев. 1 шт (55) Втулка | Стенка передняя 4G0 971 871 D прав. 1 шт 56 Втулка | Водоотводящий короб 4G0 971 871 T 61X18MM 1 шт 57 Втулка | Корпус блока управления | Блок управления двигателя 4F0 971 841 F 38/8/6 | лев. 1 шт 58 Втулка | Корпус блока управления | Блок управления камеры наружного наблюдения 8E0 971 841 C 14 1 шт 59 Двойная втулка 4F0 971 841 E 46X8X8 | лев. 1 шт 60 Втулка | Жгут проводов индикатора датчика уровня топлива 4G0 971 841 1 шт 61 Втулка | Колёсная арка 4G0 971 872 B 45/7,5/4,3/2,5 | слева и справа | задн. 2 шт 62 Втулка | для компрессора подачи воздуха 4G0 971 841 B 1 шт 63 Втулка | Исполнит. механизм симпозера 8K0 971 841 31/5,5 | задн. | слева и справа 2 шт 64 Втулка | Антенный кабель 8L0 971 841 слева сзади 1 шт 65 Втулка | Блок заслонки ОГ 7L0 971 841 B 36/3 | справа сзади 1 шт 66 Втулка | Задний фонарь 4G0 971 841 A слева и справа 2 шт 70 Кабель-адаптер | Разъём для подключения внешних аудиоисточников 4G0 971 656 передн. | 2600MM 1 шт (70) Кабель-адаптер | Разъём для подключения внешних аудиоисточников 4G0 971 656 A передн. | 2020MM 1 шт (70) Кабель-адаптер | Разъём для подключения внешних аудиоисточников 4G0 971 656 B передн. | 2580MM 1 шт 71 Кабель-адаптер | Дисплей 4G1 971 086 B 4-штекерн. | 1265MM 1 шт (71) Кабель-адаптер | Дисплей 4G1 971 086 E 4-штекерн. | 1250MM 1 шт 72 Кабель-адаптер | БУ обработки изображения 4G1 971 192 A 4-штекерн. | 7360MM 1 шт 73 Кабель-адаптер | Блок управления системы ночного видения 4H1 971 192 A 4-штекерн. | спереди посер. | 3910MM 1 шт 74 Кабель-адаптер | Камера 4G0 971 192 D 4-штекерн. | передн. | 8300MM 1 шт 75 Кабель-адаптер | Камера 4G0 971 192 B 4-штекерн. | слева спереди | 5590MM 1 шт (75) Кабель-адаптер | Камера 4G0 971 192 C 4-штекерн. | справа спереди | 1280MM 1 шт 76 Кабель-адаптер | Камера 4G0 971 192 E 4-штекерн. | задн. | 5110MM 1 шт 77 Кабель-адаптер | Камера 4G9 971 192 A 4-штекерн. | задн. | 6220MM 1 шт 78 Кабель-адаптер | для а/м с Rear-Seat-Entertainment 'RSE' 4G0 971 923 передн. | 4300MM 1 шт 79 Кабель-адаптер | Устройство считывания чип-карт системы оплаты дорожных сборов 4G0 971 767 A 4-штекерн. | 1310MM 1 шт
