Audi · Audi A3/S3/Sportb./Lim./qu. · 2021Жидкостное охлаждение | для а/м с гибридным приводом
1. Двигатель, Сцепление

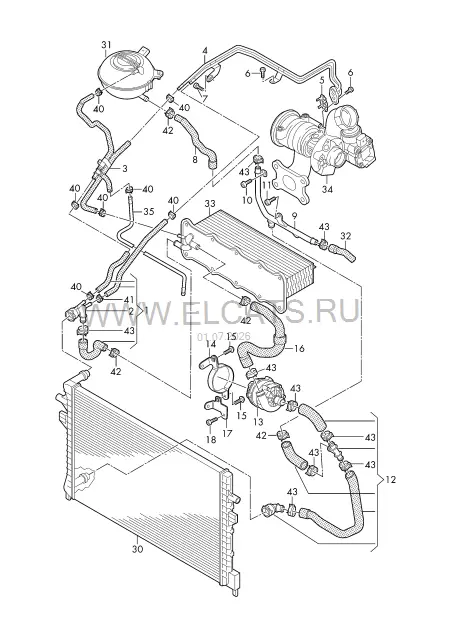

Детали узла29
1Шланг ОЖ с быстроразъёмной муфтой5WA 122 101 AJверхн.1 шт2Муфта, быстродействующая5Q0 122 291 AM1 шт3Шланг системы охлаждения04E 122 447 CK1 шт4Трубопровод системы охлаждения04E 121 497 Q1 шт5Уплотнитель04E 121 6871 шт6Винт с полукр.гол. и внут.TORXN 104 056 04M6X143 шт7Винт с цилиндрической головкой с внутренним многогранникомN 104 562 01M6X251 шт8Шланг системы охлаждения5WA 121 064 A1 шт9Трубопровод системы охлаждения5Q0 121 065 N1 шт10Винт с цилиндрич. головкой с внутренним шестигранникомN 105 464 03M6X161 шт11Призон. саморез со скругл.гол.N 107 214 01TP6X161 шт12Шланг ОЖ с быстроразъёмной муфтой5WA 122 051 Jнижн.1 шт13Насос системы охлаждения04L 965 567NT11 шт14Кронштейн дополнительного насоса ОЖ5Q0 121 093 BH1 шт15Винт с полукр.гол. и внут.TORXN 910 423 01M6X162 шт16Шланг системы охлаждения5Q0 122 063 J1 шт17Кронштейн дополнительного насоса ОЖ5Q0 121 093 BG1 шт18Винт с шестигранной головкойN 912 045 01M8X952 шт30Дополнительный радиатор ОЖ | см. панель иллюстр., поз.:121-127,1031Расширительный бачок | см. панель иллюстр., поз.:121-127,3032Шланг системы охлаждения | см. панель иллюстр., поз.:121-121,1(32)Шланг системы охлаждения | см. панель иллюстр., поз.:121-123,133Промеж. охлад. наддув. воздуха | см. основн.группу и подгруппу:1-3334Выпускной коллектор с турбонагнетателем | см. основн.группу и подгруппу:1-4535Трубопровод системы охлаждения | см. панель иллюстр., поз.:121-119,1240Пружинный хомутN 906 867 0114X127 шт41Пружинный хомутN 907 702 0117X121 шт42Пружинный хомутN 906 869 0223X124 шт43Пружинный хомутN 906 870 0127X129 шт
