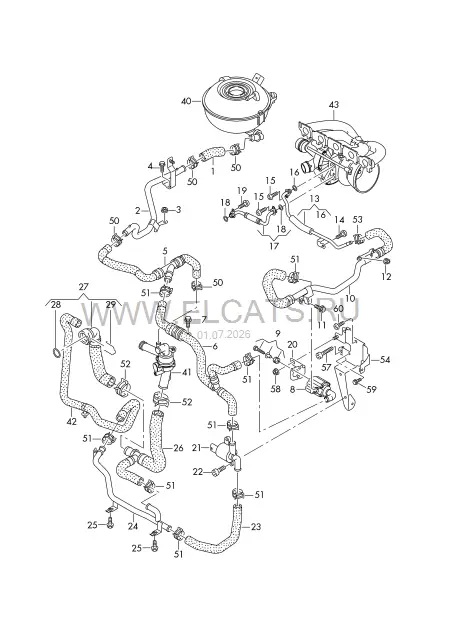

Жидкостное охлаждение — Audi A3/S3/Sportb./Lim./qu. 2021: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A3/S3/Sportb./Lim./qu. · 2021
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
45
1
Шланг системы охлаждения
057 121 057 C
1 шт
2
Трубопровод системы охлаждения
8V0 122 480
1 шт
3
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
4
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
1 шт
5
Шланг системы охлаждения
07K 121 109 D
1 шт
6
Шланг системы охлаждения
07K 121 063 G
1 шт
7
Винт с плоской головкой и внутренним Torx
N 907 378 03
M6X14
1 шт
8
Дополнительный насос ОЖ
07K 965 561 B
V51
1 шт
9
1 к-т элементов крепления
5N0 198 093
1 шт
10
Шланг системы охлаждения
07K 121 499 K
лев.
1 шт
11
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
1 шт
12
Шестигранная гайка с буртиком
N 015 082 10
M6
2 шт
13
Трубопровод системы охлаждения
07K 121 497 H
Напор. магист.
1 шт
14
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
1 шт
14
Центров.винт с внутр. TORX
N 105 242 02
M10X12
1 шт
15
Винт с плоской головкой и внутренним Torx
N 103 352 06
M6X12
2 шт
16
Уплотнительное кольцо | применять позицию:
11X2 | 13
17
Трубопровод системы охлаждения
07K 121 492 H
Обрат. магист.
1 шт
18
Уплотнительное кольцо | применять позицию:
11X2 | 17
18
Уплотнительное кольцо | применять позицию:
12X2 | 17
19
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18
1 шт
20
Держатель | D >> - 12.12.2021
07K 121 239 A
1 шт
(20)
Держатель | D - 12.12.2021>>
07K 121 239 B
1 шт
21
Электромагнитный клапан
4H0 121 670 A
N82
1 шт
22
Винт с цилиндрической головкой с внутренним многогранником
N 910 991 01
M6X20
2 шт
23
Шланг системы охлаждения
8V0 121 051
1 шт
24
Трубопровод системы охлаждения
8V0 121 071 B
нижн.
1 шт
25
Винт с шестигр. гол. самостопорящийся
N 103 210 03
M6X16
3 шт
26
Шланг системы охлаждения
8V0 121 030 B
1 шт
27
Шланг ОЖ с быстроразъёмной муфтой
8V0 121 036
Пд Нж
1 шт
28
Уплотнительное кольцо | применять позицию:
32X4 | 27
29
Пружинный фиксатор | применять позицию:
32MM | 27
40
Расширительный бачок | см. панель иллюстр., поз.:
121-180,20
41
Корпус термостата с термостатом | см. панель иллюстр., поз.:
121-170,10
42
Шланг системы охлаждения | см. панель иллюстр., поз.:
121-178,9
43
Турбонагнетатель | см. основн.группу и подгруппу:
1-45
50
Пружинный хомут
N 906 869 02
23X12
4 шт
51
Пружинный хомут
N 906 870 01
27X12
8 шт
52
Пружинный хомут
N 906 872 01
40X12
2 шт
53
Пружинный хомут
N 909 264 01
19X12
1 шт
54
Кронштейн
07K 133 239 G
1 шт
57
Винт с цилиндрической головкой с внутренним многогранником
N 105 811 02
M8X58
2 шт
58
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
59
Винт с шестигр.гол.(с шайбой)
N 100 053 06
M6X12
1 шт
60
Винт с цилиндрической головкой с внутренним многогранником
N 909 861 02
M8X20
1 шт
