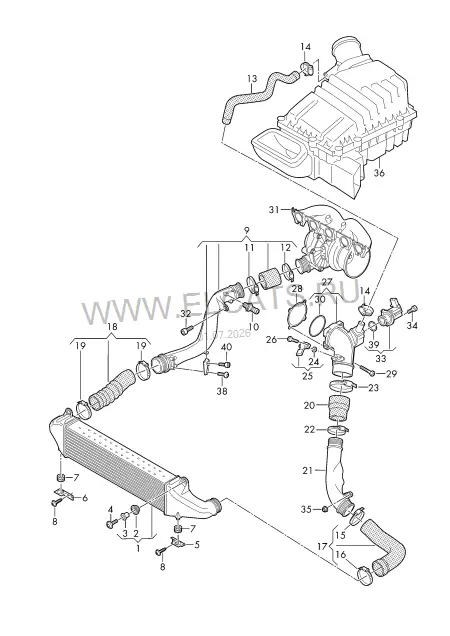

Промеж. охлад. наддув. воздуха — Audi A3/S3/Sportb./Lim./qu. 2021: схема и номера деталей | Глав Авто
Запчасти
/
Промеж. охлад. наддув. воздуха
Audi · Audi A3/S3/Sportb./Lim./qu. · 2021
Промеж. охлад. наддув. воздуха
1. Двигатель, Сцепление
Детали узла
47
1
Промеж. охлад. наддув. воздуха
8V0 145 803 B
1 шт
2
Втулка
4F0 129 669 F
2 шт
3
Втулка
8Z0 129 734
2 шт
4
Винт с полукр.гол. и внут.TORX
N 106 321 02
M6X25
1 шт
5
Кронштейн промеж. охладителя
8V0 145 961
лев.
1 шт
6
Кронштейн промеж. охладителя
8V0 145 962
прав.
1 шт
7
Втулка
4F0 129 669 E
2 шт
8
Винт самонарез. с внутр. TORX
8K0 805 399 B
7X22
2 шт
9
Напорная трубка
8S0 145 674 E
1 шт
(9)
Напорная трубка
8S0 145 674 F
1 шт
10
Соед. патрубок с упл. кольцом | не для этой модели
10
Соед. патрубок с упл. кольцом
06K 103 230 A
1 шт
11
Хомут
N 106 198 01
45-65X12
1 шт
12
Хомут
N 107 357 01
50-70X12
1 шт
13
Патрубок рециркуляции воздуха
8V0 145 693
1 шт
(13)
Патрубок рециркуляции воздуха
8S0 145 693 B
1 шт
14
Пружинный хомут | Могло ставиться (см. на а/м):
06B 145 917
35X12 | N 906 871 01
2 шт
(14)
Винт с цилиндрической головкой с внутренним шестигранником
N 014 740 11
M6X16
4 шт
15
Хомут
N 105 444 01
60-80X12
1 шт
16
Хомут
N 107 672 01
65-85X12
1 шт
17
Напорный шланг
8V0 145 745 B
1 шт
18
Напорный шланг
8V0 145 746 B
прав.
1 шт
19
Хомут
N 105 444 01
60-80X12
2 шт
20
Напорный шланг
8S0 145 745 A
1 шт
21
Напорная трубка
8V0 145 727
лев.
1 шт
22
Хомут
N 105 444 01
60-80X12
1 шт
23
Хомут | не является запчастью | имеется в позиции:
20
24
Уплотнительное кольцо | не является запчастью | имеется в позиции:
25
25
Датчик давления | D >> - 20.06.2022
03K 906 051
1 шт
(25)
Датчик давления | D - 20.06.2022>>
03K 906 051 A
1 шт
(25)
Датчик давления
06E 906 051 AC
1 шт
26
Винт с цилиндрич. головкой с внутренним шестигранником
N 106 536 01
M6X20
2 шт
(26)
Винт с цилиндрич. головкой с внутренним шестигранником
N 105 464 03
M6X16
1 шт
27
Впускной патрубок
07K 133 066 J
1 шт
(27)
Впускной патрубок
07K 133 066 K
1 шт
28
Уплотнитель
07D 133 073 A
1 шт
29
Винт с плоской головкой и внутренним Torx
N 910 717 01
M6X25
4 шт
30
Уплотнительное кольцо | не является запчастью | имеется в позиции:
82X3 | 27
31
Выпускной коллектор с турбонагнетателем | см. панель иллюстраций:
145-450
32
Винт с цилиндрической головкой с внутр. многогр., самостоп.
N 105 173 04
M8X22
1 шт
33
Отключающий клапан
06H 145 710 J
1 шт
34
Винт с цилиндрической головкой с внутренним многогранником
N 910 991 01
M6X20
3 шт
35
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
36
Воздушный фильтр | см. панель иллюстраций:
133-630
38
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
2 шт
39
Уплотнительное кольцо | не является запчастью | имеется в позиции:
41X2 | 33
40
Болт, цилиндр.головка с внутр. шестигранником
N 104 514 10
M6X16
1 шт
