Жидкостное охлаждение | для АКП — Audi A4 allroad quattro 2011: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | для АКП
Audi · Audi A4 allroad quattro · 2011

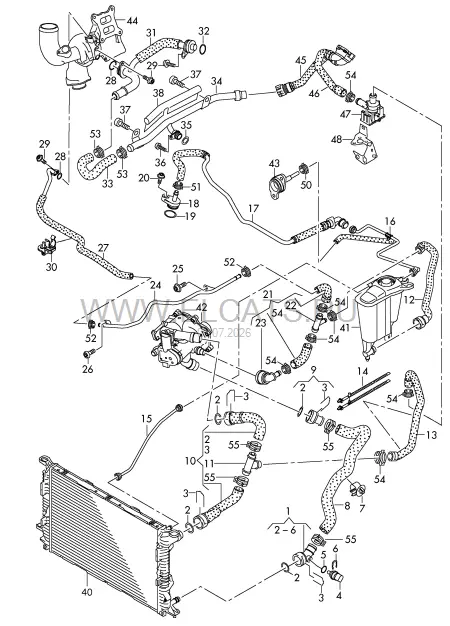

Жидкостное охлаждение | для АКП
1. Двигатель, Сцепление
Детали узла
53
1
Муфта, быстродействующая
8K0 122 293 AE
нижн.
1 шт
2
Уплотнительное кольцо
N 907 653 01
32X4
2 шт
3
Пружинный фиксатор
1J0 121 142
32MM
2 шт
4
Датчик температуры ОЖ
06A 919 501 A
32X20X32
1 шт
5
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
6
Пружинный фиксатор
032 121 142
19MM
1 шт
7
Держатель шланга
WHT 006 829
35 MM
1 шт
8
Шланг системы охлаждения
8K0 121 055 AE
нижн.
1 шт
9
Муфта, быстродействующая
3B0 122 291 C
1 шт
10
Шланг ОЖ с быстроразъёмной муфтой
8K0 122 101 G
верхн.
1 шт
11
Патрубок
N 906 929 01
32X20X32
1 шт
12
Шланг ОЖ с быстроразъёмной муфтой
8K0 121 036 E
1 шт
13
Шланг системы охлаждения
8K0 121 056 R
1 шт
14
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
1 шт
16
Вентиляционный шланг
8K0 121 081 BH
задн.
1 шт
15
Вентиляционный шланг
8K0 121 081 BF
передн.
1 шт
17
Вентиляционный шланг
06L 121 081 C
Ср Вх
1 шт
18
Вентиляционный штуцер
06K 121 143
верхн.
1 шт
19
Манжетное уплотнение
WHT 005 440
20X2,5
1 шт
20
Винт с цилиндрической головкой с внутренним шестигранником
N 106 192 01
M6X15
1 шт
21
Шланг ОЖ с быстроразъёмной муфтой
8K0 121 086 AB
1 шт
22
Tройник
N 907 606 01
20X20X20
1 шт
23
Муфта, быстродействующая
1K0 122 291 J
1 шт
24
Трубопровод системы охлаждения
06L 121 075 A
1 шт
25
Призон. саморез со скругл.гол.
N 107 214 01
6X16-Q
1 шт
26
Винт с цилиндр. скруглённой головкой Torx
N 101 961 03
M6X18
1 шт
27
Трубопровод системы охлаждения
06L 121 492
Обрат. магист.
1 шт
28
Манжетное уплотнение
N 900 410 02
15X2
2 шт
29
Винт с цилиндрической головкой с внутренним шестигранником
N 106 192 01
M6X15
3 шт
30
Держатель
06L 115 261
1 шт
31
Трубопровод системы охлаждения
06L 121 497 D
Напор. магист.
1 шт
32
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
33
Шланг системы охлаждения
06L 121 051 C
1 шт
34
Трубопровод системы охлаждения
06L 121 085 K
лев.
1 шт
35
Манжетное уплотнение
WHT 005 558
14,5X2
1 шт
36
Винт с полукр.гол. и внут.TORX
N 103 352 02
M6X12
1 шт
37
Центров.винт с внутр. TORX
N 105 242 02
M10X12
2 шт
38
Теплоизоляция
06L 133 833 A
1 шт
40
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
41
Расширительный бачок | см. панель иллюстраций:
121-070
42
Термостат | см. панель иллюстраций:
121-003
43
Фланец с уплотн.кольцом | см. панель иллюстраций:
121-003
44
Турбонагнетатель | см. панель иллюстраций:
145-050
45
Шланг системы охлаждения | см. панель иллюстраций:
819-050
46
Шланг системы охлаждения | см. панель иллюстраций:
819-050
47
Дополнительный насос ОЖ | см. панель иллюстраций:
819-050
48
Кронштейн дополнительного насоса ОЖ | см. панель иллюстраций:
819-045
50
Пружинный хомут
N 907 702 01
17X12
X шт
51
Пружинный хомут
N 909 865 01
14,5X12
X шт
52
Пружинный хомут
06B 145 917 A
21X12
X шт
53
Пружинный хомут
N 906 869 02
23X12
X шт
54
Пружинный хомут
N 906 870 01
27X12
X шт
55
Пружинный хомут
N 906 872 01
40X12
X шт
