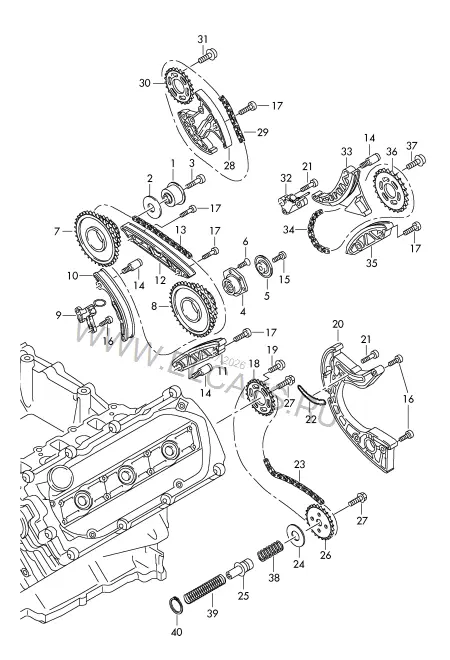

Цепь привода ГРМ | Планка успокоителя — Audi A4 allroad quattro 2013: схема и номера деталей | Глав Авто
Запчасти
/
Цепь привода ГРМ | Планка успокоителя
Audi · Audi A4 allroad quattro · 2013
Цепь привода ГРМ | Планка успокоителя
1. Двигатель, Сцепление
Детали узла
40
1
Ось
057 109 224 D
1 шт
2
Подкладная шайба
WHT 000 124
18X50X2,23
1 шт
3
Винт с цилиндрической головкой с внутренним многогранником
N 106 609 01
M10X40
1 шт
4
Ось
057 109 224 B
лев.
1 шт
5
Упорная шайба
079 109 435 G
Ср Вх
1 шт
6
Винт с потайн.гол.и внутр.TORX
N 909 549 05
M6X18
3 шт
7
Звёздочка цепи
059 109 077 E
Z=19
1 шт
8
Звёздочка цепи
057 109 077
Z=28
1 шт
9
Натяжитель цепи
059 109 467 E
1 шт
10
Направляющая
079 109 510 M
Ср Вх
1 шт
11
Направляющая
057 109 469 G
1 шт
12
Направляющая
057 109 469 H
1 шт
13
Цепь привода ГРМ
059 109 229 J
Ср Вх
1 шт
14
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
WHT 000 265
M6X35
3 шт
15
Винт с плоской головкой Torx, самостопорящийся
N 104 514 09
M6X16
1 шт
16
Винт с плоской головкой и внутренним Torx
N 101 243 06
M6X20
5 шт
17
Винт с полукр.гол. и внут.TORX
N 101 562 05
M6X30
8 шт
18
Звёздочка цепи
057 109 116 J
Z=25
1 шт
19
Винт с внутр. многогранником
N 910 488 02
M8X20
3 шт
20
Натяжитель цепи
059 109 507 D
1 шт
21
Винт с плоской головкой
N 105 540 05
M6X35
3 шт
22
Уплотнитель
079 109 139 A
1 шт
23
Цепь привода ГРМ
06E 109 465 AQ
Ср Нж
1 шт
24
Упорная шайба
007 311 517
M10X40
1 шт
25
Первичный вал | при необх. использов. с:
059 109 341 A
059 115 120 A | N 900 154 01
1 | 1 | 1 шт
-
Первичный вал
059 115 120 A
1 шт
-
Стопорное кольцо
N 900 154 01
8
1 шт
26
Звёздочка цепи
079 109 570 AP
Z=25
1 шт
27
Призонный винт с шестигр. гол.
N 908 932 02
M10X20
2 шт
28
Натяжитель цепи
057 109 218 K
прав.
1 шт
29
Цепь привода ГРМ
059 109 229 K
прав.
1 шт
30
Звёздочка цепи
057 109 116 J
Z=25
1 шт
31
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 910 522 01
M8X12
5 шт
32
Натяжитель цепи
057 109 217 J
1 шт
33
Натяжитель цепи
057 109 510 A
1 шт
34
Цепь привода ГРМ
059 109 229 M
лев.
1 шт
35
Планка успокоителя
057 109 513 B
1 шт
36
Звёздочка цепи
057 109 116 H
Z=35
1 шт
37
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 910 522 01
M8X12
5 шт
38
Пружина
059 109 481
1 шт
