Напорный маслопровод для охла- ждения масла коробки передач | для 4-ступенчатой АКП | F 8D-V-060 001>>* — Audi A4/Avant 1995: схема и номера деталей | Глав Авто Запчасти / Напорный маслопровод для охла- ждения масла коробки передач | для 4-ступенчатой АКП | F 8D-V-060 001>>* Audi · Audi A4/Avant · 1995 Напорный маслопровод для охла- ждения масла коробки передач | для 4-ступенчатой АКП | F 8D-V-060 001>>* 3. Трансмиссия

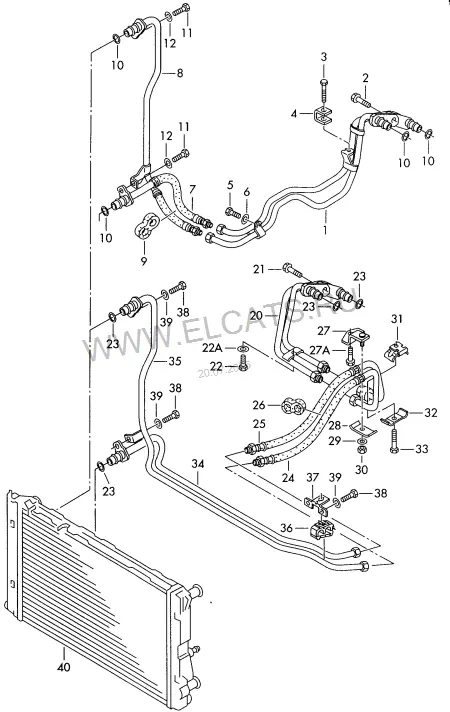

Детали узла 38
1 Напорный маслопровод 8D0 317 815 K 1 шт 2 Винт с шестигр.гол.(с шайбой) N 090 329 2 M8X26 1 шт 3 Винт с шестигранной головкой N 100 837 01 M6X30 1 шт 4 Скоба 097 409 103 1 шт (5) Двойной винт с шестигр. N 907 677 01 M10X20/M8X12 1 шт - Шестигранная гайка с буртиком N 015 083 11 M8 1 шт 6 Подкладная шайба N 901 791 02 8,2X18X3 1 шт 7 Напорный маслопровод 8D0 317 825 C 1 шт 8 Напорный маслопровод 8D0 317 826 C 1 шт 9 Защитный рукав 893 117 211 A 1 шт 10 Уплотнительное кольцо N 906 660 01 11,5X3 4 шт 11 Винт с шестигранной головкой N 010 215 27 M6X15 2 шт 12 Подкладная шайба N 011 524 23 6,4X12,5X1,6 2 шт 20 Напорный маслопровод 8D0 317 815 J 1 шт 21 Винт с шестигр.гол.(с шайбой) N 090 329 2 M8X26 1 шт 22 Винт с шестигранной головкой N 010 287 3 M6X16 1 шт 22A Подкладная шайба N 011 547 6 6,5 1 шт 23 Уплотнительное кольцо N 906 660 01 11,5X3 4 шт 24 Напорный маслопровод 8D0 317 826 E 1 шт 25 Напорный маслопровод 8D0 317 825 E 1 шт 26 Защитный рукав 893 117 211 A 1 шт - Защитный рукав 035 121 625 F 1 шт 27 Держатель 8D0 317 827 E 1,8/1,9л 1 шт 27 Держатель 8D0 317 827 K 1,6 л 1 шт 27A Винт с шестигр.гол.(с шайбой) N 102 874 02 M10X95X32 1 шт 28 Хомут 4A0 317 171 1 шт 29 Подкладная шайба N 011 666 15 6,4X18X1,6 1 шт 30 Гайка шестигранная самостопор. N 011 183 12 M6 1 шт 31 Держатель 8A0 317 827 D 1 шт 32 Хомут 4D0 317 171 1 шт 33 Винт с шестигранной головкой N 040 303 1 M6X50 1 шт 34 Напорный маслопровод 8D0 317 821 K 1 шт 35 Напорный маслопровод 8D0 317 823 B 1 шт 36 Держатель 8D0 317 829 B 1 шт 37 Держатель 8D0 317 829 C 1 шт 38 Винт с шестигранной головкой N 010 215 27 M6X15 4 шт 39 Подкладная шайба N 011 524 23 6,4X12,5X1,6 4 шт 40 Радиатор охлаждающей жидкости | см. панель иллюстраций: 121-.. 1 шт
