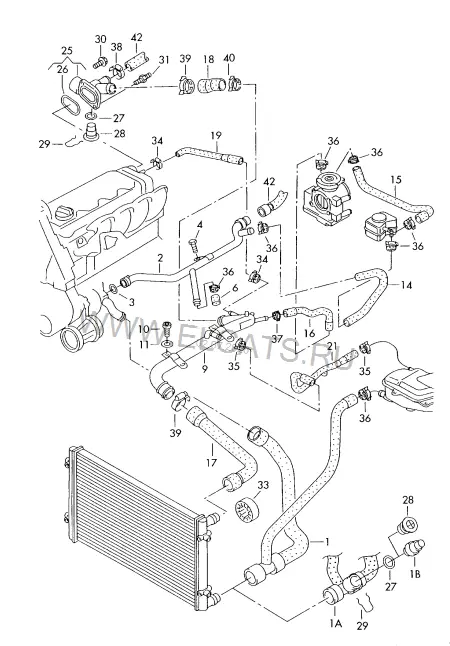

Жидкостное охлаждение — Audi A4/Avant 1996: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A4/Avant · 1996
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
34
1
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>насос ОЖ)
8D0 121 055 J
Обрат. магист.
1 шт
-
Пружинный фиксатор
1J0 121 142
32MM
1 шт
2
Трубопровод системы охлаждения
06B 121 065 AC
Обрат. магист.
1 шт
3
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
4
Винт с шестигранной головкой
N 010 239 11
M8X18
1 шт
6
Заглушка
078 133 335 A
1 шт
9
Трубопровод системы охлаждения
06B 121 071 C
Напор. магист.
1 шт
10
Винт с цилиндрической головкой с внутренним шестигранником
N 014 740 11
M6X16
2 шт
11
Подкладная шайба
N 011 524 23
6,4X12,5X1,6
2 шт
14
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
06B 121 058
Обрат. магист.
1 шт
15
Шланг системы охлаждения | (корпус дроссельной заслонки > масляный радиатор)
06B 121 058 A
Напор. магист.
1 шт
16
Шланг системы охлаждения | (Штуцер дроссельной заслонки> трубопровод ОЖ)
06B 121 058 C
Напор. магист.
1 шт
17
Шланг системы охлаждения | (Радиатор ОЖ>/трубопровод ОЖ)
8D0 121 101 K
Напор. магист.
1 шт
-
Пружинный фиксатор
1J0 121 142
32MM
1 шт
18
Шланг системы охлаждения | (Фланец>трубопровод ОЖ)
050 121 101
Напор. магист.
1 шт
19
Шланг системы охлаждения | (Штуцер > Трубопровод ОЖ)
050 121 108 B
Напор. магист.
1 шт
21
Вентиляционный шланг | (Расширительный бачок ОЖ> трубопровод ОЖ)
8D0 121 107 D
1 шт
25
Фланец с уплотн.кольцом
050 121 132 A
1 шт
26
Манжетное уплотнение
037 121 688
50X3,15
1 шт
27
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
28
Заглушка
357 121 140
1 шт
29
Пружинный фиксатор
032 121 142
2 шт
30
Винт с шестигр.гол.(с шайбой)
N 902 809 01
M6X22
2 шт
31
Двойной винт с шестигр.
027 121 631 A
M6X22/M6X14
1 шт
33
Защитное кольцо
8D0 121 451
1 шт
34
Пружинный хомут
N 906 867 01
14X12
X шт
35
Пружинный хомут
N 906 553 01
17X12
X шт
(35)
Пружинный хомут
N 907 702 01
17X12
X шт
36
Пружинный хомут
N 906 869 01
23X12
X шт
37
Пружинный хомут
N 906 870 01
27X12
X шт
38
Пружинный хомут
N 906 557 01
32X12
X шт
39
Пружинный хомут
N 906 872 01
40X12
X шт
40
Хомут
N 102 580 01
30-45X9X0,5
X шт
42
см. панель иллюстраций:
819-050
