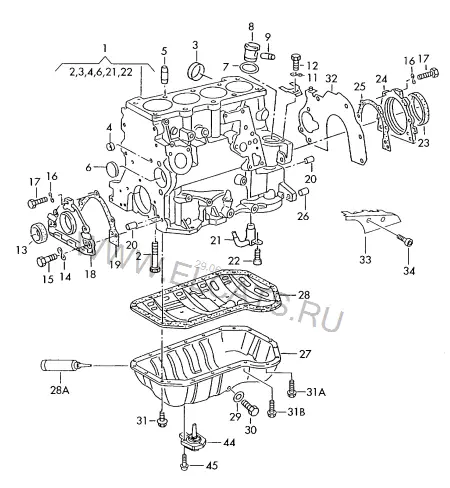

Блок цилиндров с поршнями | Масляный поддон — Audi A4/Avant 1997: схема и номера деталей | Глав Авто
Запчасти
/
Блок цилиндров с поршнями | Масляный поддон
Audi · Audi A4/Avant · 1997
Блок цилиндров с поршнями | Масляный поддон
1. Двигатель, Сцепление
Детали узла
31
(1)
Блок цилиндров с поршнями
028 103 101 AL
1 шт
(2)
Винт с шестигранной головкой
N 901 300 01
M10X80
10 шт
3
Крышка
036 103 113 A
36,6
3 шт
4
Крышка
N 011 907 7
A14
2 шт
(5)
Центровочная втулка
028 103 039 A
14,15X21
1 шт
6
Крышка
036 103 113 A
36,6
1 шт
8
Втулка
056 103 541
1 шт
9
Заглушка
056 103 117
6,4MM
1 шт
(9)
Вытяжная заклёпка
N 016 201 1
4,8X14
X шт
13
Манжетное уплотнение
068 103 085 E
47X10
1 шт
14
Пружинная шайба
N 012 241 10
B8X15
X шт
15
Винт с шестигранной головкой
N 010 240 16
M8X20
1 шт
(15)
Шпилька с шестигран.
028 145 542
M8X22/22
1 шт
16
Пружинная шайба
N 012 226 5
6
X шт
17
Винт с шестигранной головкой
N 010 216 12
M6X18
X шт
18
Крышка
051 103 152
передн.
1 шт
19
Уплотнитель
026 103 161 B
1 шт
20
Цилиндрический штифт
N 043 207 2
8X14
4 шт
21
Масляная форсунка | M >> AFF 050 000* | M >> AHU 100 000* | M >> AFN 150 000*
068 103 157 D
4 | 4 шт
(21)
Масляная форсунка | M AFF 050 001>>* | M AHU 100 001>>* | M AFN 150 001>>*
028 103 157 A
M10
4 шт
22
Винт с цилиндрической головкой с внутренним шестигранником | M >> AFF 050 000* | M >> AHU 100 000* | M >> AFN 150 000*
N 902 415 01
M6X10
4 | 4 шт
23
не выпускается/замена:
068 103 171 F
24
Крышка
068 103 171 F
задн.
1 шт
25
Уплотнитель
026 103 181 B
1 шт
26
Центровочная втулка
022 103 139
16X13,5
2 шт
27
Масляный поддон
050 103 601
1 шт
(28)
Уплотнитель
044 103 609 D
1 шт
29
Манжетное уплотнение
N 013 849 2
14X20
1 шт
30
Пробка маслосливного отверстия
N 902 889 01
M14X1,5X16
1 шт
31
Винт с шестигранной головкой и буртиком, самостопорящийся
N 905 927 03
M6X16
20 шт
32
Промежуточная пластина
06B 103 551
1 шт
