Жидкостное охлаждение — Audi A4/Avant 1997: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A4/Avant · 1997

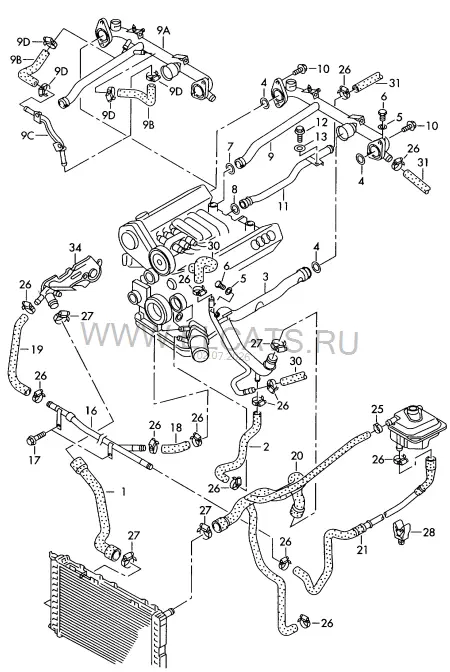

Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
35
1
Шланг ОЖ с быстроразъёмной муфтой
8D0 121 055 E
нижн.
1 шт
-
Пружинный фиксатор
1J0 121 142
32MM
1 шт
2
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
078 121 058 M
1 шт
3
Патрубок системы охлаждения с трубкой ГУР
078 121 070 CF
1 шт
4
Уплотнительное кольцо
N 905 607 01
30X5
X шт
5
Манжетное уплотнение
N 013 811 5
10X13,5
X шт
6
Пробка резьбовая
N 016 024 1
M10X1
X шт
7
Уплотнительное кольцо
N 903 800 02
24X3
1 шт
8
Уплотнительное кольцо
N 903 653 02
20X3
1 шт
9
Трубопровод системы охлаждения | F >> 8D-V-100 000* | использовать с:
078 121 071 BS
078 121 188 | 078 121 181 | N 906 867 01
1 | 1 | 2 | 4 шт
9A
Трубопровод системы охлаждения | F 8D-V-100 001>>* | использовать с:
078 121 071 BS
>>8D-V-100000 | 078 121 188 | 078 121 181 | N 906 867 01
1 | 1 | 2 | 4 шт
9B
Шланг отопителя | F 8D-V-100 001>>*
078 121 188
2 шт
9C
Трубка ОЖ для обогрева дроссельной заслонки | F 8D-V-100 001>>*
078 121 181
1 шт
9D
Пружинный хомут | F 8D-V-100 001>>*
N 906 867 01
14X12
4 шт
10
Винт с шестигр.гол.(с шайбой)
N 904 121 04
M6X25
4 шт
11
Трубопровод системы охлаждения
078 121 075 AB
1 шт
12
Винт с шестигранной головкой
N 010 215 27
M6X15
1 шт
13
Подкладная шайба
N 011 524 23
6,4X12,5X1,6
1 шт
16
Трубопровод системы охлаждения
078 121 081 J
1 шт
17
Винт с 6-гр.головк.с буртиком
N 019 533 4
M8X20
2 шт
18
Шланг системы охлаждения | (Масл. рад. > Водян. трубка)
078 121 096 H
1 шт
19
Шланг системы охлаждения | F >> 8D-V-180 000*
078 121 096 J
1 шт
(19)
Шланг системы охлаждения | F 8D-V-180 001>>*
078 121 096 R
1 шт
(20)
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>трубопровод ОЖ) | F >> 8D-T-210 000*
8D0 121 101 L
1 шт
(20)
Шланг системы охлаждения | (Расширительный бачок> радиатор ОЖ>трубопровод ОЖ) | F 8D-T-210 001>>*
8D0 121 101 AF
1 шт
-
Пружинный фиксатор
1J0 121 142
32MM
1 шт
21
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
8D0 121 109 M
1 шт
25
Пружинный хомут
N 906 553 01
17X12
X шт
(25)
Пружинный хомут
N 907 702 01
17X12
X шт
26
Хомут
N 905 618 01
16-28X9X0,5
X шт
27
Хомут
N 102 580 01
30-45X9X0,5
X шт
28
Зажим
4A0 971 848 B
2 шт
30
см. панель иллюстраций:
422-045
31
см. панель иллюстраций:
819-060
34
см. панель иллюстраций:
121-015 POS.2
