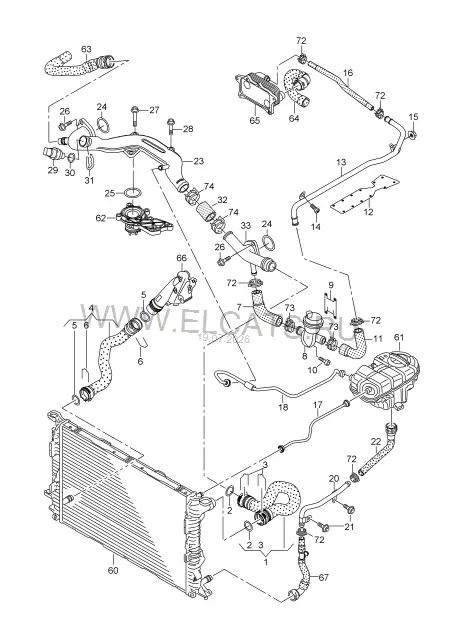

Жидкостное охлаждение — Audi A6 Avant 2017: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A6 Avant · 2017
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
50
1
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 101 BC
лев.
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
2 шт
3
Пружинный фиксатор
4E0 121 142
38MM
2 шт
4
Шланг ОЖ с быстроразъёмной муфтой
4G0 121 049 Q
прав.
1 шт
5
Уплотнительное кольцо
4E0 121 666
38X4
2 шт
6
Пружинный фиксатор
4E0 121 142
38MM
2 шт
7
Шланг системы охлаждения | D >> - 16.11.2015
06E 121 082 Q
1 шт
(7)
Шланг системы охлаждения | D - 16.11.2015>>
06E 121 082 T
1 шт
8
Pегулирующий клапан | D >> - 16.11.2015
06E 819 809 C
1 шт
(8)
Pегулирующий клапан | D - 16.11.2015>>
06E 819 809 D
1 шт
9
Теплоизоляция
06E 133 833 B
140X103
1 шт
10
Центров.винт с внутр. TORX
N 105 242 02
M10X12
1 шт
11
Шланг системы охлаждения | D >> - 16.11.2015
06E 121 082 P
1 шт
(11)
Шланг системы охлаждения | D - 16.11.2015>>
06E 121 082 S
1 шт
12
Теплоизоляция
06E 133 833 A
90X390
1 шт
13
Трубопровод системы охлаждения | D >> - 03.11.2014
06E 121 044 AA
лев.
1 шт
(13)
Трубопровод системы охлаждения | D - 03.11.2014>>
06E 121 044 AB
1 шт
14
Винт с цилиндрической головкой с внутренним многогранником
N 106 449 01
M8X18
1 шт
15
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
16
Шланг системы охлаждения
06E 121 082 R
1 шт
17
Вентиляционная трубка
4G0 121 081 CT
слева спереди
1 шт
18
Вентиляционный патрубок | D >> - 21.09.2015
4G0 121 081 DL
задн.
1 шт
(18)
Вентиляционный патрубок | D - 21.09.2015>>
4G0 121 081 ED
задн.
1 шт
20
Трубопровод системы охлаждения
4G0 121 071 N
лев.
1 шт
21
Винт с плоской головкой Torx, самостопорящийся
N 910 696 01
M6X22
2 шт
22
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 109
слева сзади
1 шт
23
Трубопровод системы охлаждения | D >> - 19.06.2018
06E 121 045 AS
Пластик
1 шт
(23)
Трубопровод системы охлаждения | D - 19.06.2018>>
06E 121 045 BE
Пластик
1 шт
24
Манжетное уплотнение
06E 121 119 E
40,0X34,9X6,0
2 шт
25
Манжетное уплотнение
06E 121 119 G
43X3
1 шт
26
Винт с цилиндрической головкой Torx (с шайбой)
N 101 244 08
M6X20
4 шт
27
Винт с плоской головкой и внутренним Torx
N 910 553 01
M6X42
2 шт
28
Винт с плоской головкой и внутренним Torx
N 104 134 05
M6X25
1 шт
29
Датчик температуры ОЖ
06A 919 501 A
1 шт
30
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
31
Пружинный фиксатор
032 121 142
1 шт
32
Шланг системы охлаждения
06E 121 030 H
1 шт
33
Трубопровод системы охлаждения
06E 121 045 AN
1 шт
60
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
61
Расширительный бачок | см. панель иллюстраций:
121-070
62
Термостат | см. панель иллюстраций:
121-002
63
Шланг системы охлаждения | см. панель иллюстраций:
819-050
64
Шланг системы охлаждения | см. панель иллюстраций:
121-041
65
Масляный радиатор | см. панель иллюстраций:
115-020
66
Штуцер | см. панель иллюстраций:
121-002
67
Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстраций:
121-042
72
Пружинный хомут
N 906 869 02
23X12
X шт
73
Пружинный хомут
N 906 870 01
27X12
X шт
74
Пружинный хомут
8E0 121 530
46X12
X шт
(74)
Хомут
N 911 525 01
35-55X9
X шт
