Тормозная трубка | Тормозной шланг | D >> - 04.11.2019 — Audi Q2 2027: схема и номера деталей | Глав Авто
Запчасти
/
Тормозная трубка | Тормозной шланг | D >> - 04.11.2019
Audi · Audi Q2 · 2027

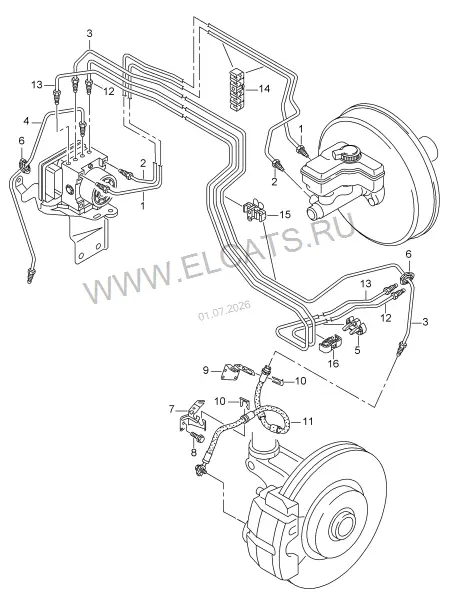

Тормозная трубка | Тормозной шланг | D >> - 04.11.2019
6. Колеса, Тормозная система
Детали узла
25
1
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
5Q1 614 739 F
ЛВPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
5Q2 614 739 D
ПPPЛ
1 шт
2
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
5Q1 614 740 C
ЛВPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
5Q2 614 740 C
ПPPЛ
1 шт
3
Тормозная трубка от гидравл. системы к тормозному шлангу
5Q1 614 723 D
слева ЛВPЛ
1 шт
(3)
Тормозная трубка от гидравл. системы к тормозному шлангу
5Q2 614 723 C
слева ПPPЛ
1 шт
4
Тормозная трубка от гидравл. системы к тормозному шлангу
5Q1 614 724 A
справа ЛВPЛ
1 шт
(4)
Тормозная трубка от гидравл. системы к тормозному шлангу
5Q2 614 724
справа ПPPЛ
1 шт
5
Держатель
1K0 611 853
1 шт
(5)
Держатель
1J0 611 853
ЛВPЛ
1 шт
6
Втулка
1K0 611 751
2 шт
7
Кронштейн тормозного шланга
5Q0 611 841 A
слева спереди
1 шт
(7)
Кронштейн тормозного шланга
5Q0 611 842 B
справа спереди
1 шт
8
Болт с шестигранной головкой
N 107 030 01
M6X10
2 шт
9
Кронштейн тормозного шланга
5Q0 611 845 B
лев.
1 шт
(9)
Кронштейн тормозного шланга
5Q0 611 846 B
прав.
1 шт
10
Держатель шланга
191 611 715
4 шт
11
Тормозной шланг
5Q0 611 701 C
2 шт
12
Тормозная трубка от гидроблока к соединению
5Q1 614 725 S
слева ЛВPЛ
1 шт
(12)
Тормозная трубка от гидроблока к соединению
5Q2 614 725 P
слева ПPPЛ
1 шт
13
Тормозная трубка от гидроблока к соединению | при необх. использов. с:
5Q1 614 726 P
справа ЛВPЛ | 1J0 611 853
1 | 1 шт
(13)
Тормозная трубка от гидроблока к соединению
5Q2 614 726 L
справа ПPPЛ
1 шт
14
Кронштейн тормозной трубки
5Q0 611 797 A
c 5-ю гнездами
2 шт
15
Кронштейн тормозной трубки
5Q0 611 797 E
3 отсека
2 шт
16
Фиксатор
6R0 611 797 D
2 отсека
X шт
