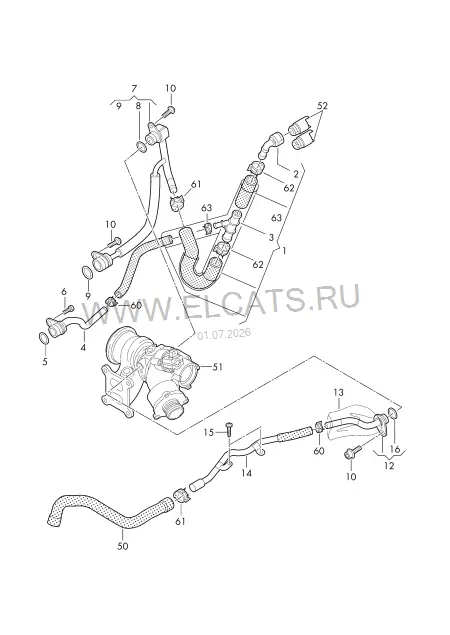

Жидкостное охлаждение — Audi Q3 2025: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi Q3 · 2025
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
25
1
Шланг ОЖ с быстроразъёмной муфтой
5QF 122 073 C
1 шт
2
Муфта, быстродействующая
5Q0 122 291 H
1 шт
3
Tройник
5Q0 121 087 A
20X12X20
1 шт
4
Трубопровод системы охлаждения | D >> - 31.08.2023
06K 121 065 R
1 шт
(4)
Трубопровод системы охлаждения | D - 31.08.2023>>
06K 121 065 S
1 шт
5
Манжетное уплотнение
WHT 005 558
14,5X2
1 шт
6
Винт с плоской головкой и внутренним Torx
N 103 352 06
M6X12
1 шт
7
Трубка ОЖ с шлангом ОЖ
06K 121 497 AQ
Напор. магист.
1 шт
8
Уплотнительное кольцо
WHT 006 114
15X2,0
1 шт
9
Уплотнительное кольцо
WHT 006 124
20X3,0
1 шт
10
Винт с цилиндрической головкой с внутренним шестигранником
N 106 192 01
M6X15
3 шт
12
Трубопровод системы охлаждения
06K 121 492 F
1 шт
13
Теплоизоляция
06K 133 833 C
1 шт
14
Трубка ОЖ с шлангом ОЖ | D >> - 30.06.2021
06K 121 085 M
1 шт
(14)
Трубка ОЖ с шлангом ОЖ | Могло ставиться (см. на а/м): | D - 30.06.2021>> - 31.08.2023
06K 121 085 K
06K 121 085 M
1 шт
(14)
Трубка ОЖ с шлангом ОЖ | D - 31.08.2023>>
06K 121 085 K
1 шт
15
Винт с плоской головкой с внутр. Torx, самонарезающий
N 106 549 02
M6X16
2 шт
16
Уплотнительное кольцо
WHT 006 114
15X2,0
1 шт
50
Шланг системы охлаждения | см. панель иллюстр., поз.:
121-027,14
51
Выпускной коллектор с турбонагнетателем | см. основн.группу и подгруппу:
1-45
52
КЛИМАТИЧЕСКАЯ УСТАНОВКА | см. основн.группу и подгруппу:
8-20
60
Пружинный хомут
N 909 264 01
19X12
2 шт
61
Пружинный хомут
N 906 869 02
23X12
2 шт
62
Пружинный хомут
N 906 870 01
27X12
2 шт
63
Пружинный хомут
N 909 264 01
19X12
1 шт
