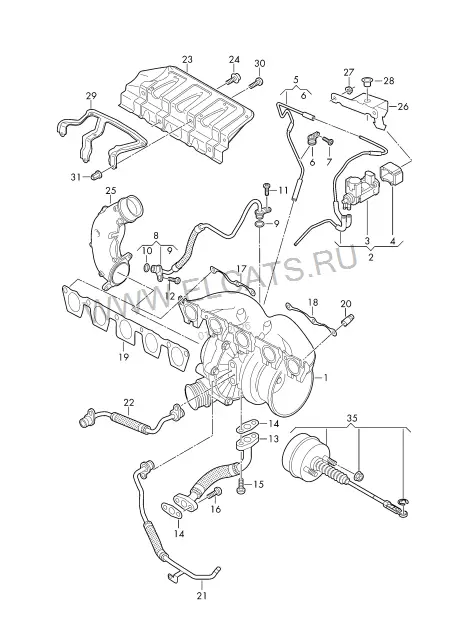

Турбонагнетатель | Выпускной коллектор — Audi TTRS Coupe/Roadster 2023: схема и номера деталей | Глав Авто
Запчасти
/
Турбонагнетатель | Выпускной коллектор
Audi · Audi TTRS Coupe/Roadster · 2023
Турбонагнетатель | Выпускной коллектор
1. Двигатель, Сцепление
Детали узла
57
1
Турбонагнетатель | D >> - 23.07.2018
07K 145 701 J
1 шт
(1)
Турбонагнетатель | D - 23.07.2018>> - 20.05.2019
07K 145 701 J
1 шт
(1)
Турбонагнетатель | D - 20.05.2019>> - 23.02.2022
07K 145 701 N
1 шт
(1)
Турбонагнетатель | D - 23.02.2022>>
07K 145 701 P
1 шт
(1)
Турбонагнетатель | D >> - 23.07.2018
07K 145 701 L
1 шт
(1)
Турбонагнетатель | D - 23.07.2018>> - 20.05.2019
07K 145 701 L
1 шт
(1)
Турбонагнетатель | D - 20.05.2019>> - 06.03.2022
07K 145 701 M
1 шт
(1)
Турбонагнетатель | D - 06.03.2022>>
07K 145 701 Q
1 шт
(2)
Магистраль управления
07K 145 675 H
1 шт
3
Преобразователь давления
059 906 627 N
1 шт
4
Крепление
059 906 629 D
1 шт
5
Магистраль управления | D >> - 24.05.2021
07K 145 718 C
1 шт
5
Магистраль управления | D - 24.05.2021>>
07K 145 718 C
1 шт
5
Магистраль управления | D - 24.05.2021>>
07K 145 718 C
1 шт
6
Хомут
N 911 711 01
1-6X15
1 шт
7
Винт с полукр.гол. и внут.TORX | D >> - 24.05.2021
N 910 967 01
M6X16
1 шт
7
Винт с полукр.гол. и внут.TORX | D - 24.05.2021>>
N 910 967 01
M6X16
1 шт
7
Винт с полукр.гол. и внут.TORX | D - 24.05.2021>>
N 910 967 01
M6X16
1 шт
8
Масляная трубка | D >> - 07.12.2020
07K 145 778 E
Напор. магист.
1 шт
(8)
Масляная трубка | D - 07.12.2020>>
07K 145 778 F
Напор. магист.
1 шт
9
Уплотнительное кольцо | не является запчастью
10
Уплотнительное кольцо | не является запчастью
11
Винт с плоской головкой и внутренним Torx
N 103 352 06
M6X12
1 шт
12
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
1 шт
13
Обратный маслопровод | D >> - 12.06.2017
07K 145 735 E
1 шт
(13)
Обратный маслопровод | D - 12.06.2017>> - 07.12.2020
07K 145 735 F
1 шт
(13)
Обратный маслопровод | D - 07.12.2020>>
07K 145 735 G
1 шт
14
Уплотнитель
06F 145 757 L
2 шт
15
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
2 шт
16
Винт с плоской головкой и внутренним Torx
N 910 968 01
M6X20
2 шт
17
Фланец | см. панель иллюстраций:
253-010
18
Фланец | см. панель иллюстраций:
253-010
19
Уплотнитель | см. панель иллюстраций:
253-010
20
Гайка шестигранная
057 131 529 G
M8X27
6 шт
21
Трубопровод системы охлаждения | см. основн.группу и подгруппу:
Обрат. магист. | 1-21
22
Шланг системы охлаждения | см. основн.группу и подгруппу:
Напор. магист. | 1-21
23
Щиток | D >> - 02.05.2017
07K 129 597 H
1 шт
(23)
Щиток | D - 02.05.2017>> - 22.05.2017
07K 129 597 G
1 шт
(23)
Щиток | D - 22.05.2017>> - 23.07.2018
07K 129 597 G
1 шт
(23)
Щиток | D - 23.07.2018>>
07K 129 597 G
1 шт
(23)
Щиток | D - 22.05.2017>> - 23.07.2018
07K 129 597 M
1 шт
(23)
Щиток | D - 23.07.2018>>
07K 129 597 M
1 шт
24
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) | D >> - 24.04.2017
N 101 148 06
M6X15
4 шт
(24)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) | D - 24.04.2017>> - 23.07.2018
N 101 148 06
M6X15
4 шт
(24)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.) | D - 23.07.2018>>
N 101 148 06
M6X15
4 шт
(24)
Винт с полукр.гол. и внут.TORX | D - 24.04.2017>> - 23.07.2018
N 104 056 04
M6X15
4 шт
(24)
Винт с полукр.гол. и внут.TORX | D - 23.07.2018>>
N 104 056 04
M6X15
4 шт
25
Воздуховод | см. основн.группу и подгруппу:
1-33
26
Держатель
07K 133 163 L
1 шт
27
Шестигранная гайка с буртиком
N 015 082 10
M6
2 шт
28
Втулка
1T0 805 673 A
14MMX0,8-2MM
1 шт
29
Держатель | D >> - 09.07.2018
07K 129 687 B
1 шт
(29)
Держатель | D - 09.07.2018>>
07K 129 687 B
1 шт
(29)
Держатель | не для этой модели
30
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
3 шт
31
Заклёпка с внутренней резьбой
N 908 173 02
M6/0,5-3
3 шт
35
Ремкомплект для турбонагнетателя
07K 198 722
1 шт
