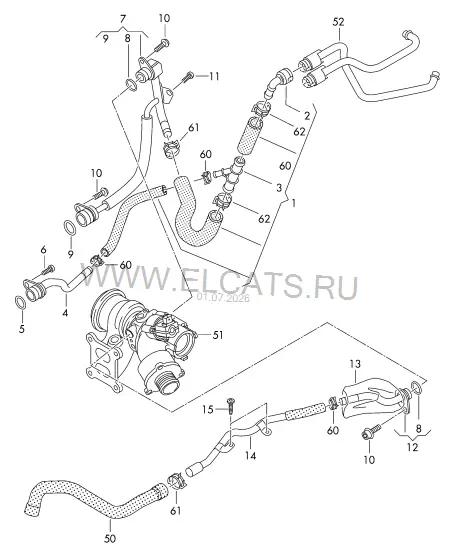

Жидкостное охлаждение — Audi TT/TTS Coupe/Roadster 2015: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi TT/TTS Coupe/Roadster · 2015
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
23
1
Шланг ОЖ с быстроразъёмной муфтой
5Q0 122 073 AA
1 шт
2
Муфта, быстродействующая
5Q0 122 291 H
1 шт
3
Tройник
5Q0 121 087 A
20X12X20
1 шт
4
Трубопровод системы охлаждения
06K 121 065 R
1 шт
5
Манжетное уплотнение
WHT 005 558
14.5X2
1 шт
6
Винт с плоской головкой и внутренним Torx
N 103 352 06
M6X12
1 шт
7
Трубка ОЖ с шлангом ОЖ | D >> - 05.12.2016
06K 121 497 AM
Напор. магист.
1 шт
(7)
Трубка ОЖ с шлангом ОЖ | D - 05.12.2016>>
06K 121 497 AQ
Напор. магист.
1 шт
8
Уплотнительное кольцо
WHT 006 114
15X2,0
2 шт
9
Уплотнительное кольцо
WHT 006 124
20X3,0
1 шт
10
Винт с цилиндрической головкой с внутр.многогр. (комбинир.)
N 106 192 01
M6X15
3 шт
11
Винт с плоской головкой и внутренним Torx
N 103 352 06
M6X12
1 шт
12
Трубопровод системы охлаждения
06K 121 492 F
1 шт
13
Теплоизоляция
06K 133 833 C
1 шт
14
Трубка ОЖ с шлангом ОЖ
06K 121 085 M
1 шт
15
Винт с плоской головкой с внутр. Torx, самонарезающий
N 106 549 02
M6X16
2 шт
50
Шланг системы охлаждения | см. панель иллюстр., поз.:
121-017,14
51
Турбонагнетатель | см. панель иллюстраций:
145-060
52
Трубопровод системы охлаждения | см. панель иллюстраций:
820-010
(52)
Трубопровод системы охлаждения | см. панель иллюстраций:
820-020
60
Пружинный хомут
N 909 264 01
19X12
X шт
61
Пружинный хомут
N 906 869 02
23X12
X шт
62
Пружинный хомут
N 906 870 01
27X12
X шт
