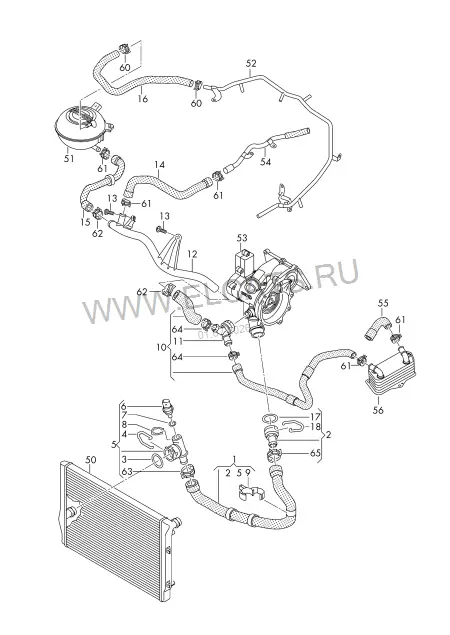

Жидкостное охлаждение — Audi TT/TTS Coupe/Roadster 2015: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi TT/TTS Coupe/Roadster · 2015
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
36
1
Шланг ОЖ с быстроразъёмной муфтой | для дополнительн. радиатора ОЖ | D >> - 26.01.2015
5Q0 122 051 AF
1 шт
(1)
Шланг ОЖ с быстроразъёмной муфтой | D - 26.01.2015>> - 15.05.2017
5Q0 122 051 B
нижн.
1 шт
(1)
Шланг ОЖ с быстроразъёмной муфтой | D - 15.05.2017>>
5Q0 122 051 CT
1 шт
2
Муфта, быстродействующая
7M3 122 291
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
1 шт
5
Муфта, быстродействующая | для дополнительн. радиатора ОЖ | D >> - 26.01.2015
5Q0 122 291 BG
1 шт
(5)
Муфта, быстродействующая | D - 26.01.2015>>
5Q0 122 291 T
1 шт
6
Датчик температуры ОЖ
06A 919 501 A
1 шт
7
Уплотнительное кольцо
N 903 168 01
19,6X3,65
1 шт
8
Пружинный фиксатор
032 121 142
1 шт
9
Держатель
5Q0 121 093 T
1 шт
10
Шланг ОЖ с быстроразъёмной муфтой
5Q0 122 058 C
1 шт
11
Муфта, быстродействующая
5Q0 122 291 AB
1 шт
12
Трубопровод системы охлаждения
5Q0 121 070 AB
1 шт
13
Винт с плоской головкой | D >> - 30.01.2017
N 104 734 02
TP6X22-Q
2 шт
(13)
Призон. саморез со скругл.гол. | D - 30.01.2017>>
N 107 214 01
M6X16
2 шт
14
Шланг системы охлаждения | D >> - 15.05.2017
5Q0 121 058 R
1 шт
(14)
Шланг системы охлаждения | D - 15.05.2017>>
5Q0 121 058 AE
1 шт
15
Шланг системы охлаждения
5Q0 122 109 J
1 шт
16
Вентиляционный шланг
5Q0 121 447 G
1 шт
17
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
18
Пружинный фиксатор
1J0 121 142
32MM
1 шт
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
650X457X34 | 121-730
51
Расширительный бачок | см. панель иллюстраций:
121-730
52
Трубопровод системы охлаждения | см. панель иллюстраций:
121-031
53
Термостат | см. панель иллюстраций:
121-003
54
Трубопровод системы охлаждения | см. панель иллюстраций:
121-037
55
Шланг системы охлаждения | см. панель иллюстраций:
121-034
56
Масляный радиатор КП | см. панель иллюстраций:
321-065
60
Пружинный хомут
N 906 867 01
14X12
X шт
61
Пружинный хомут
N 906 869 02
23X12
X шт
62
Пружинный хомут
N 906 870 01
27X12
X шт
63
Пружинный хомут
N 906 871 01
32X12
X шт
64
Пружинный хомут
N 906 870 01
27X12
2 шт
65
Пружинный хомут
N 906 871 01
32X12
1 шт
