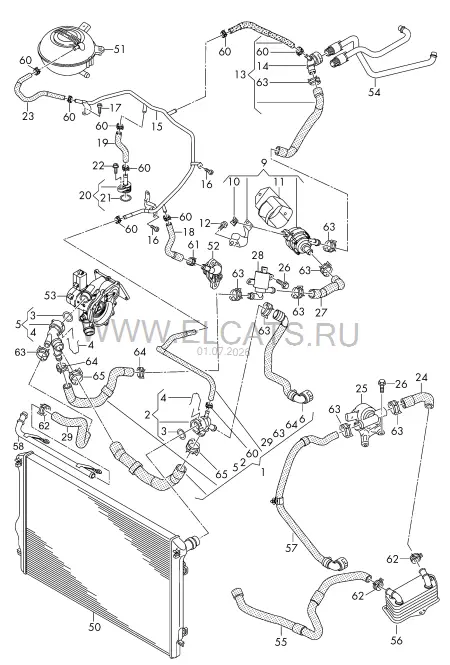

Жидкостное охлаждение — Audi TT/TTS Coupe/Roadster 2015: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi TT/TTS Coupe/Roadster · 2015
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
50
1
Шланг ОЖ с быстроразъёмной муфтой | D >> - 09.11.2015
8S0 122 101 B
верхн.
1 шт
(1)
Шланг ОЖ с быстроразъёмной муфтой | D - 09.11.2015>>
8S0 122 101 H
верхн.
1 шт
2
Муфта, быстродействующая
5Q0 122 291 BL
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
2 шт
4
Пружинный фиксатор
1J0 121 142
32MM
2 шт
6
Шланг ОЖ с быстроразъёмной муфтой | имеется в позиции:
1
5
Муфта, быстродействующая | D >> - 09.11.2015
5Q0 122 291 BF
1 шт
(5)
Муфта, быстродействующая | D - 09.11.2015>>
5Q0 122 291 CT
1 шт
9
Дополнительный насос ОЖ | Могло ставиться (см. на а/м):
5Q0 121 599 AA
задн. | 5Q0 121 599 AK | 5Q0 121 599 BJ
1 шт
10
Зажим | использовать для:
8J7 871 719
5Q0 121 599 AA
2 шт
(10)
1 к-т элементов крепления | использовать для:
5N0 198 093
5Q0 121 599 BJ
1 шт
(10)
1 к-т элементов крепления | использовать для: | применять позицию:
5Q0 121 599 AK | 9
11
Теплоизоляция | использовать для:
5Q0 121 653 D
5Q0 121 599 AA
1 шт
(11)
Теплоизоляция | использовать для:
5Q0 121 653 B
5Q0 121 599 AK | 5Q0 121 599 BJ
1 шт
12
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 911 361 01
M8X14
1 шт
13
Шланг ОЖ с быстроразъёмной муфтой
5Q0 122 157 AK
1 шт
14
Муфта, быстродействующая
5Q0 122 291 BB
1 шт
15
Трубопровод системы охлаждения | D >> - 09.11.2018
06K 121 075 Q
1 шт
(15)
Трубопровод системы охлаждения | D - 09.11.2018>> - 14.06.2023
06K 121 075 BF
1 шт
(15)
Трубопровод системы охлаждения | Могло ставиться (см. на а/м): | D - 14.06.2023>> - 31.08.2023
06K 121 075 BH
06K 121 075 BF
1 шт
(15)
Трубопровод системы охлаждения | D - 31.08.2023>>
06K 121 075 BH
1 шт
16
Винт с плоской головкой и внутренним Torx
N 103 352 06
M6X12
2 шт
17
Винт с плоской головкой с внутр. Torx, самонарезающий
N 106 549 02
M6X16
1 шт
18
Шланг системы охлаждения
06K 121 049 A
1 шт
19
Шланг системы охлаждения
06K 121 051 M
1 шт
20
Вентиляционный штуцер
06K 121 143
1 шт
21
Манжетное уплотнение
WHT 005 440
20X2,5
1 шт
22
Винт с цилиндрической головкой с внутренним шестигранником
N 106 192 01
M6X15
1 шт
23
Вентиляционный шланг
5Q0 121 447 G
1 шт
24
Шланг системы охлаждения
5Q0 121 096
1 шт
25
Электромагн. клапан с кроншт.
5Q0 122 093 A
1 шт
26
Винт с полукр.гол. и внут.TORX
N 101 243 08
M6X20
4 шт
27
Шланг системы охлаждения
5Q0 122 157 AB
1 шт
28
Электромагнитный клапан
4H0 121 671 G
1 шт
29
Шланг системы охлаждения | имеется в позиции:
1
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-730
51
Расширительный бачок | см. панель иллюстраций:
121-730
52
Фланец с уплотн.кольцом | см. панель иллюстраций:
121-003
53
Термостат | см. панель иллюстраций:
121-003
54
Трубопровод системы охлаждения | см. панель иллюстраций:
820-020
55
Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстр., поз.:
121-044,10
56
Масляный радиатор КП | см. панель иллюстраций:
321-060
57
Шланг ОЖ с быстроразъёмной муфтой | см. панель иллюстраций:
121-046
58
Трубопровод системы охлаждения | см. панель иллюстраций:
121-046
60
Пружинный хомут
N 906 867 01
14X12
X шт
61
Пружинный хомут
N 907 702 01
17X12
X шт
62
Пружинный хомут
N 906 869 02
23X12
X шт
63
Пружинный хомут
N 906 870 01
27X12
X шт
64
Пружинный хомут
N 906 871 01
32X12
X шт
65
Пружинный хомут
N 906 872 01
40X12
X шт
