Главная передача в сборе — Audi TT/TTS Coupe/Roadster 2015: схема и номера деталей | Глав Авто
Запчасти
/
Главная передача в сборе
Audi · Audi TT/TTS Coupe/Roadster · 2015

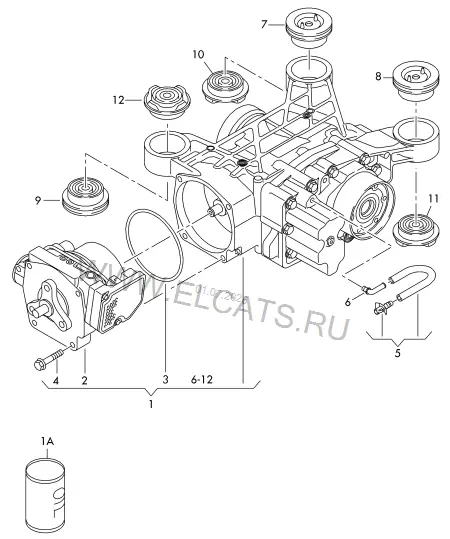

Главная передача в сборе
5. Задняя ось
Детали узла
26
-
============================== | ============================== | Указание по ремонту | Главная передача заднего моста | ------------------------------ | Cм. памятку:
(9-108)
1
Главная передача | D >> - 19.02.2018
0CQ 525 015
гл.перед.: | Букв.обозн
1 шт
(1)
Главная передача | D - 19.02.2018>>
0CQ 525 015 B
гл.перед.: | Букв.обозн
1 шт
(1)
Главная передача | D >> - 19.02.2018
0CQ 525 015 A
гл.перед.: | Букв.обозн
1 шт
(1)
Главная передача | D - 19.02.2018>>
0CQ 525 015 C
гл.перед.: | Букв.обозн
1 шт
1A
Высокоэффективное масло КП | Заправочный объем:
G 060 175 A2
850ML | 655ML
1 шт
(1A)
Трансмиссионное масло | для привода задней оси | Заправочный объем: | альтернативно: | Cмотри руководство по ремонту
G 052 145 S2
1,0 л. | 950ML | G 052 145 A1
X шт
(1A)
Трансмиссионное масло
G 052 145 S2
0,5 л.
X шт
2
Муфта полного привода с блоком управления | D >> - 19.02.2018 | Детали не в сборе см. илл.:
0CQ 525 207
525-015
1 шт
(2)
Муфта полного привода с блоком управления | D - 19.02.2018>> | Детали не в сборе см. илл.:
0CQ 525 207 A
525-015
1 шт
3
Уплотнительное кольцо
N 904 433 01
130X3
1 шт
4
Винт с 6-гр.головк.с буртиком
N 103 291 02
M10X60X45
4 шт
5
Вентиляционный шланг
02D 525 095 H
210MM
2 шт
6
Уголок
0CQ 525 118
2 шт
7
Сайлент-блок
1K0 599 437 A
1 шт
(7)
Сайлент-блок
8J0 599 437
1 шт
8
Сайлент-блок
1K0 599 437 A
1 шт
(8)
Сайлент-блок
8J0 599 437
1 шт
9
Сайлент-блок
1K0 599 437 A
1 шт
(9)
Сайлент-блок
8J0 599 437
1 шт
10
Сайлент-блок
1K0 599 438 A
1 шт
(10)
Сайлент-блок
8J0 599 438
1 шт
11
Сайлент-блок
1K0 599 438 A
1 шт
(11)
Сайлент-блок
8J0 599 438
1 шт
12
Сайлент-блок
1K0 599 438 A
1 шт
(12)
Сайлент-блок
8J0 599 438
1 шт
