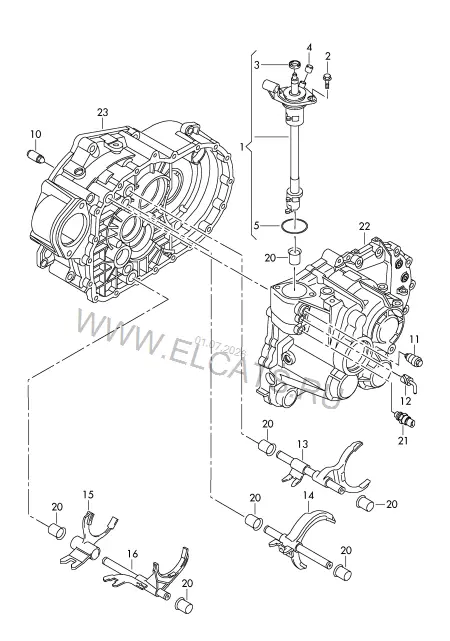

Audi · Audi Q3 · 2014Механизм переключения | Вилка включения | для 6-ступен. механической КП
3. Трансмиссия
Детали узла16
1Механизм переключения02Q 301 230 Q1 шт2Винт с 6-гр.головк.с буртикомN 106 923 01M8X252 шт3Манжетное уплотнение02A 301 227 M24,3X6,41 шт4Колпачок сапуна КП014 301 4851 шт5Уплотнительное кольцоWHT 008 92456,82X2,621 шт10Фиксирующая втулка02T 301 234 F1 шт11Фиксирующий винт02M 301 241 CM27X1,51 шт12Фиксирующий палец02J 301 358 C1 шт13Шток и вилка перекл. передач02M 311 559 P3/4 передачи1 шт14Шток и вилка перекл. передач02M 311 549 Q1/2 передачи1 шт15Вилка включения02M 311 570 HПередача зад- | него хода1 шт16Шток и вилка перекл. передач02Q 311 562 BПередача 5/61 шт20Втулка для штока вилки перекл. | см. панель иллюстр., поз.:301-015,107 шт21Выключат. фонаря заднего хода | см. панель иллюстр., поз.:301-015,261 шт22Картер коробки передач | см. панель иллюстр., поз.:301-015,201 шт23Картер сцепления | см. панель иллюстр., поз.:301-015,11 шт
