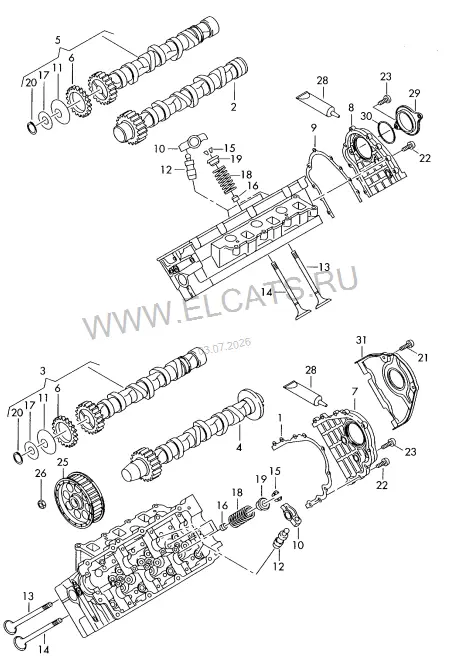

Pаспределительный вал, клапаны — Audi Q7 2014: схема и номера деталей | Глав Авто
Запчасти
/
Pаспределительный вал, клапаны
Audi · Audi Q7 · 2014
Pаспределительный вал, клапаны
1. Двигатель, Сцепление
Детали узла
29
1
Уплотнитель
059 109 091 C
Цилиндр 4-6
1 шт
(2)
Распределительный вал
059 109 022 BE
Выпуск | Цилиндр 1-3
1 шт
(3)
Распределительный вал
059 109 009 BL
Выпуск | Цилиндр 4-6
1 шт
(4)
Распределительный вал
059 109 021 DN
Впуск | Цилиндр 4-6
1 шт
(5)
Распределительный вал
059 109 009 BK
Впуск | Цилиндр 1-3
1 шт
6
Ведущая шестерня | не является запчастью
(7)
Накладка
059 109 129 N
Цилиндр 4-6
1 шт
8
Накладка
059 109 130 E
Цилиндр 1-3
1 шт
9
Уплотнитель
059 109 092 A
Цилиндр 1-3
1 шт
(10)
Качающ. рычаг клапана
059 109 417 J
24 шт
11
Тарелка пружины | не является запчастью
12
Гидрокомпенсатор
03L 109 521
24 шт
13
Впускной клапан
059 109 601 G
12 шт
14
Выпускной клапан
059 109 611 K
12 шт
15
Сухарь
036 109 651 A
48 шт
16
Маслосъёмный колпачок | использовать с:
036 109 675 A
Впуск | 100 109 001 B
12 | X шт
16
Маслосъёмный колпачок | использовать с:
06L 109 675 C
Выпуск | 100 109 001 B
12 | X шт
-
Монтажная втулка | красный
100 109 001 B
6X20
1 шт
17
Опорное кольцо | не является запчастью
18
Пружина клапана
059 109 633 J
24 шт
19
Тарелка пружины
059 109 641 K
верхн.
24 шт
20
Стопорное кольцо | не является запчастью
(22)
Винт с плоской головкой и внутренним Torx
N 101 243 06
M6X20
18 шт
23
Винт с полукр.гол. и внут.TORX
N 101 562 06
M6X30
6 шт
(25)
Зубчатый шкив
059 109 105 G
Z=33
1 шт
26
Шестигранная гайка с буртиком
WHT 002 244
M18X1,5
1 шт
28
Силиконовый герметик | Клей-герметик
D 174 003 A2
80ML
X шт
29
Крышка
059 109 153 F
1 шт
30
Уплотнительное кольцо
WHT 001 801
63X2.50-N
1 шт
