Кондиционер с электронной регулировкой — Audi RS4/Avant quattro 2014: схема и номера деталей | Глав Авто
Запчасти
/

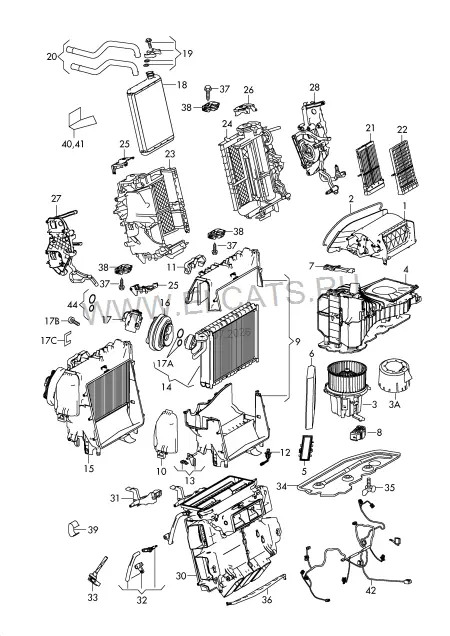

Кондиционер с электронной регулировкой
Audi · Audi RS4/Avant quattro · 2014
Кондиционер с электронной регулировкой
8. Кузов
Детали узла
75
1
Впускной канал
8K1 820 153 A
ЛВPЛ
1 шт
(1)
Впускной канал
8K2 820 153 A
ПPPЛ
1 шт
2
Уплотнитель
8K0 819 229
средн.
1 шт
(3)
Вентилятор
8T1 820 021
ЛВPЛ
1 шт
(3)
Вентилятор
8T2 820 021
ПPPЛ
1 шт
4
Корпус вентилятора | исп.вместе с позицией(-ями):
8T1 820 356
ЛВPЛ | 37
1 шт
(4)
Корпус вентилятора | исп.вместе с позицией(-ями):
8T2 820 356
ПPPЛ | 37
1 шт
5
Крышка | для а/м с сажевым фильтром
8K0 819 422
База
1 шт
(5)
Крышка | для а/м с угольным салонным фильтром
8K0 819 422 A
Komfort
1 шт
6
Фильтрующий элемент | для противопылевого фильтра
8K0 819 439
База
1 шт
(6)
Фильтр. элемент, поглощающий запахи и вредные вещества
8K0 819 439 B
Komfort
1 шт
7
Золотник | D >> - 02.07.2012
8K1 819 425
ЛВPЛ
1 шт
(7)
Золотник | D - 02.07.2012>>
8K1 819 425 A
ЛВPЛ
1 шт
(7)
Золотник | D >> - 11.07.2011
8K2 819 425
ПPPЛ
1 шт
(7)
Золотник | D - 11.07.2012>>
8K2 819 425 A
ПPPЛ
1 шт
(8)
Регулятор скорости вентилятора | D >> - 14.01.2013
8T0 820 521
1 шт
(8)
Регулятор скорости вентилятора | D - 14.01.2013>>
8T0 820 521 A
1 шт
-
Уплотнитель | Регулятор скорости вентилятора
8T0 820 513
1 шт
9
Корпус испарителя
8K1 820 024 A
ЛВPЛ
1 шт
(9)
Корпус испарителя
8K2 820 024 A
ПPPЛ
1 шт
10
Крышка
8K1 819 422 A
ЛВPЛ
1 шт
(10)
Крышка
8K2 819 422 A
ПPPЛ
1 шт
11
Крепление трубы
8K0 820 536 A
1 шт
12
Датчик температуры
8K0 820 539
1 шт
13
Крепежная пластина
8K0 898 037
1 шт
-
Испаритель с соединит. детал. | применять позицию:
15
15
Корпус испарителя с испарителем
8T1 898 191
ЛВPЛ
1 шт
(15)
Корпус испарителя с испарителем
8T2 898 191
ПPPЛ
1 шт
16
Втулка
8K1 819 345
1 шт
17
Pасширительный клапан
8T0 820 679
1 шт
-
Ремкомплект | Pасширительный клапан
8K0 898 010
1 шт
17A
Комплект уплотнений
8K0 820 261
1 шт
18
Теплообменник | содержит дополнител. позиции:
8K0 898 037 A
19
1 шт
19
1 к-т кронштейнов для труб
8K0 898 967
1 шт
20
1 комплект трубок для теплообменника
8K1 898 037
ЛВPЛ
1 шт
(20)
1 комплект трубок для теплообменника
8K2 898 037
ПPPЛ
1 шт
-
Набор мелких деталей
8K0 898 037 C
1 шт
22
Решётка воздухозаборника
8K0 819 164 A
1 шт
23
Корпус
8K1 820 007 D
слева ЛВPЛ
1 шт
(23)
Корпус
8K2 820 007 D
слева ПPPЛ
1 шт
(23)
Корпус
8K1 820 007 E
слева ЛВPЛ
1 шт
(23)
Корпус
8K2 820 007 E
слева ПPPЛ
1 шт
24
Корпус | Блок заслонок
8K1 820 007 F
справа ЛВPЛ
1 шт
(24)
Корпус | Блок заслонок
8K2 820 007 F
справа ПPPЛ
1 шт
(24)
Корпус | Блок заслонок
8K1 820 007 G
справа ЛВPЛ
1 шт
(24)
Корпус | Блок заслонок
8K2 820 007 G
справа ПPPЛ
1 шт
25
Кронштейн исп.электродвигателя
8K0 820 892 A
лев. нижн.
1 шт
(25)
Кронштейн исп.электродвигателя
8K1 820 892
слева ЛВPЛ | верхн.
1 шт
25
Кронштейн исп.электродвигателя
8K2 820 892
слева ПPPЛ | верхн.
1 шт
26
Кронштейн исп.электродвигателя
8K1 820 892 A
справа ЛВPЛ | верхн.
1 шт
(26)
Кронштейн исп.электродвигателя
8K2 820 892 A
справа ПPPЛ | верхн.
1 шт
27
Рычаг привода
8K1 819 333 C
слева ЛВPЛ
1 шт
(27)
Рычаг привода
8K1 819 333 D
слева ЛВPЛ
1 шт
(27)
Рычаг привода
8K2 819 333 B
слева ПPPЛ
1 шт
(27)
Рычаг привода
8K2 819 333 C
слева ПPPЛ
1 шт
28
Рычаг привода
8K0 819 333 C
прав.
1 шт
30
Корпус распределителя воздуха
8K0 820 356
ЛВPЛ
1 шт
(30)
Корпус распределителя воздуха
8K0 820 356 B
ПPPЛ
1 шт
(30)
Корпус распределителя воздуха
8K0 820 356 A
1 шт
31
Рычаг привода
8K0 819 333
1 шт
32
Рычаг привода
8K1 898 966
ЛВPЛ
1 шт
(32)
Рычаг привода
8K2 898 966
ПPPЛ
1 шт
33
Датчик температуры
6Q0 820 539
1 шт
34
Накладка
8K1 819 593 C
ЛВPЛ
1 шт
(34)
Накладка
8K2 819 593 C
ПPPЛ
1 шт
35
Барашковый винт
WHT 000 155
4,8
2 шт
36
Рычаг привода
8K1 898 966 B
ЛВPЛ
1 шт
(36)
Рычаг привода
8K2 898 966 B
ПPPЛ
1 шт
37
Комплект крепёжных болтов
8K0 898 540
4X16
X шт
38
Исполнительный электродвиг.
8K0 820 511 C
X шт
39
1 к-т натяжных пружин
8K0 898 540 A
1 шт
40
Накладка
8K0 819 540
1 шт
41
Накладка
8K0 819 540 A
1 шт
42
Жгут пров. климат. установки | см. панель иллюстраций:
972-060
1 шт
44
Манжетное уплотнение | см. панель иллюстраций:
260-040
1 шт
