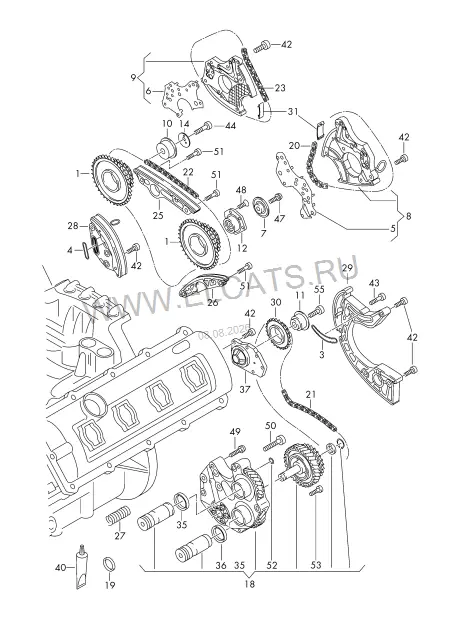

Цепь привода ГРМ | Планка успокоителя — Audi RS6RS6 plus/Avant qu. 2014: схема и номера деталей | Глав Авто
Запчасти
/
Цепь привода ГРМ | Планка успокоителя
Audi · Audi RS6RS6 plus/Avant qu. · 2014
Цепь привода ГРМ | Планка успокоителя
1. Двигатель, Сцепление
Детали узла
40
1
Звёздочка цепи
06E 109 077 E
Z=24
2 шт
3
Уплотнитель
079 109 139 M
Ср Нж
1 шт
4
Уплотнитель
079 109 139 L
Ср Нж
1 шт
5
Промежуточная пластина | не для этой модели
6
Промежуточная пластина | не для этой модели
7
Пластина
06E 109 493
1 шт
8
Натяжитель цепи
06E 109 217 Q
1 шт
9
Натяжитель цепи
06E 109 218 T
1 шт
10
Ось
06E 109 220 A
прав.
1 шт
11
Ось
079 109 224 E
1 шт
12
Ось
06E 109 289
лев.
1 шт
14
Упорный подшипник
079 109 180 B
1 шт
18
Пластина
079 109 359 DG
1 шт
19
Уплотнитель | не для этой модели
1 шт
20
Цепь привода ГРМ
06E 109 465 AT
лев.
1 шт
21
Цепь привода ГРМ
06E 109 465 BA
Ср Нж
1 шт
22
Цепь привода ГРМ
06E 109 465 BC
Ср Вх
1 шт
23
Цепь привода ГРМ
06E 109 465 AS
прав.
1 шт
25
Направляющая
079 109 469 AL
верхн.
1 шт
26
Направляющая
079 109 469 AM
лев.
1 шт
28
Натяжитель цепи
079 109 507 M
1 шт
29
Натяжитель цепи
079 109 507 AF
1 шт
30
Звёздочка цепи
079 109 570 AT
Z=25
1 шт
31
Покрытие
079 109 470 A
2 шт
35
Манжетное уплотнение
079 103 051 E
1 шт
36
Манжетное уплотнение
079 103 051 J
1 шт
37
Опорный кронштейн | см. панель иллюстр., поз.:
103-020,6
40
Силиконовый клей-герметик | Клей-герметик
D 176 501 A1
50ML
X шт
42
Винт с полукр.гол. и внут.TORX
N 101 243 04
M6X20
24 шт
43
Винт с плоской головкой
N 105 540 02
M6X35
1 шт
44
Винт с цилиндрической головкой с внутренним многогранником
N 909 623 01
M10X30
1 шт
47
Винт с потайн.гол.и внутр.TORX
N 909 549 03
M6X18
3 шт
48
Болт, цилиндр.головка с внутр. шестигранником
N 102 855 05
M6X12
3 шт
49
Винт с цилиндрической головкой с внутр.многогр. (комбинир.)
N 910 463 02
M8X28
1 шт
50
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 911 196 01
M8X45
4 шт
51
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 911 290 01
M7X36
4 шт
52
Уплотнительное кольцо
N 907 408 01
7,65X1,78
3 шт
53
Винт с плоской головкой и внутренним Torx
N 104 134 05
M6X25
3 шт
(53)
Винт с полукр.гол. и внут.TORX
N 101 562 05
M6X30
2 шт
55
Винт с шестигранной головкой
N 101 972 11
M10X45
1 шт
