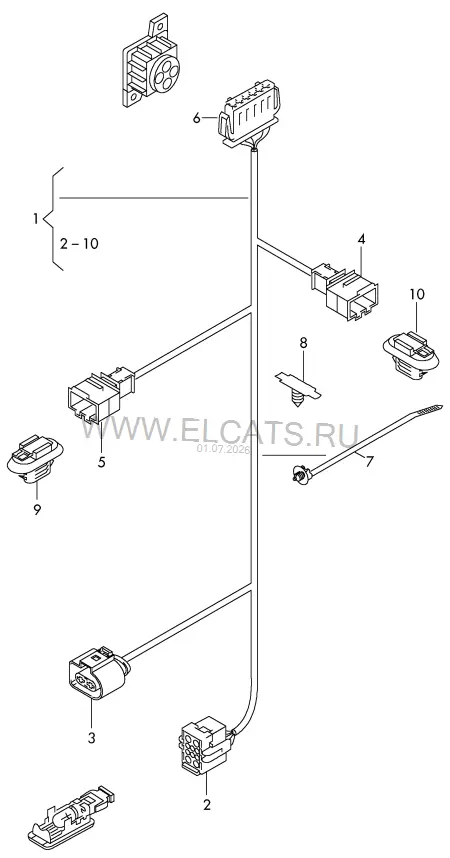

Audi · Audi RSQ3/Sportback · 2014Жгут проводов каркаса сиденья
9. Электрика
Детали узла12
-Cм. памятку:(0-202)1Жгут проводов каркаса сиденья8U0 971 366 Fслева и справа2 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ2Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона8E0 972 71010-штекерн. | черн.2 шт3Корпус плоского разъёма с фиксатором контактов | Штуцер | Освещение пространства для ног4B0 971 8322-штекерн. | черн.2 шт4Разъём для плоских клемм | Соединительная муфта | Нагревательный элемент сиденья1J0 972 7324-штекерн.2 шт5Разъём для плоских клемм | Соединительная муфта | Жгут проводов для регулировки спинки1J0 972 7324-штекерн.2 шт6Разъём для плоских клемм | Штуцер | Выключатель для регулировки поясничного подпора893 971 6366-штекерн.2 шт7Кабельная стяжка | для сверления/толщ. материала: | Зубчатый сегмент3C8 971 8504,6X156MM | 6,5/0,7-1,3 | наружн.2 шт8Зажим для жгута проводов | для сверления/толщ. материала:4B0 971 8486,5/0,6-3,0X шт9Кронштейн корпуса разъёма | для сверления/толщ. материала:3C8 971 830 A12X6/0,5-3MMX шт10Держатель разъёма для плоских клеммWHT 004 916X шт
