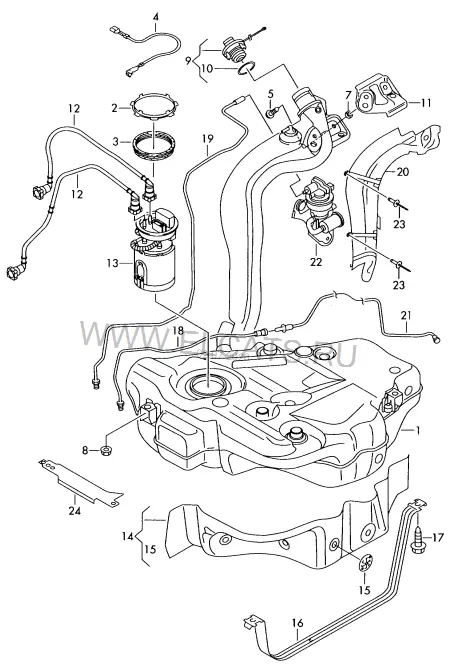

Топливный бак с навесными деталями — Audi TT/TTS Coupe/Roadster 2014: схема и номера деталей | Глав Авто
Запчасти
/
Топливный бак с навесными деталями
Audi · Audi TT/TTS Coupe/Roadster · 2014
Топливный бак с навесными деталями
2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
22
1
Топливный бак с зауженной заливной горловиной (22 мм) для неэтилированного топлива
8J0 201 060 B
1 шт
2
Накидная гайка
1K0 201 375
1 шт
3
Манжетное уплотнение
1J0 919 133 B
1 шт
4
Провод массы
8J0 201 142
1 шт
5
Винт с шестигран.гол. с шайбой самостопорящийся
N 908 204 01
M6X16
2 шт
7
не является запчастью
8
Шестигранная гайка с буртиком, самоконтрящаяся
N 907 611 02
M8
2 шт
9
Пробка топливного бака с лент. держателем | D >> - 05.07.2010
8J0 201 550 D
1 шт
(9)
Пробка топливного бака с лент. держателем | D - 02.07.2010>> - 02.07.2012
8J0 201 550 H
1 шт
10
Манжетное уплотнение
1K0 201 557 A
1 шт
(12)
Напорный трубопровод | Обратный трубопровод | см. панель иллюстраций:
201-030
13
см. панель иллюстраций:
919-030
14
Теплозащитный экран
1Q0 201 307 C
лев.
1 шт
15
Фиксатор
441 863 987 B
5X30
X шт
16
Хомут
1K0 201 656 C
1 шт
17
Винт с 6-гр.головк.с буртиком
N 019 530 8
M8X25
X шт
18
Вентиляционная трубка
8J0 201 163 E
1 шт
20
Защитная пластина
8J0 201 974 B
1 шт
21
Вентиляционная трубка | см. панель иллюстраций:
201-060
(22)
см. панель иллюстраций:
201-060
23
Вытяжная заклепка
N 910 034 01
6,4X10
3 шт
24
Защитная пластина
8J0 201 974 B
1 шт
