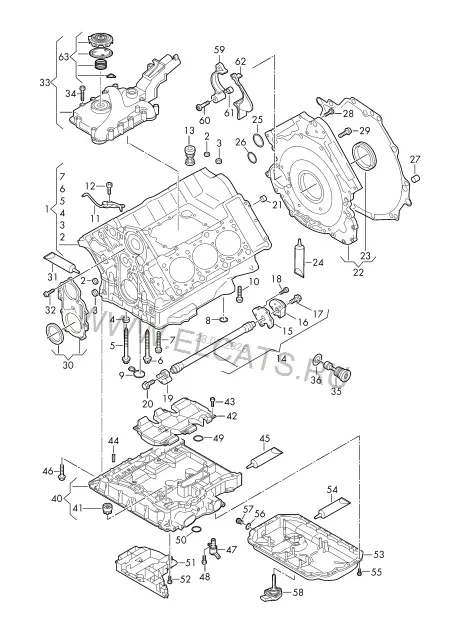

Блок цилиндров | Масляный поддон — Audi A6/S6/Avant quattro 2013: схема и номера деталей | Глав Авто
Запчасти
/
Блок цилиндров | Масляный поддон
Audi · Audi A6/S6/Avant quattro · 2013
Блок цилиндров | Масляный поддон
1. Двигатель, Сцепление
Детали узла
69
1
Блок цилиндров | использовать с:
06E 103 011 BS
N 105 473 01
1 | 1 шт
-
Резьбовая вставка
N 105 473 01
AM12X18
1 шт
2
Крышка
N 011 903 10
16
2 шт
3
Крышка
N 011 904 7
18
3 шт
4
Центрирующая втулка
077 115 143 D
10,4X12X12
2 шт
5
Винт с наружным Torx
WHT 002 949
M10X1.5X120
8 шт
6
Винт с наружным Torx
WHT 002 671 A
M10X1.5X110
8 шт
7
Винт с цилиндрической головкой с внутренним многогранником
N 911 991 01
M8X85
4 шт
8
Уплотнительное кольцо
06E 103 181 N
1 шт
9
Уплотнительное кольцо
06E 103 181 M
1 шт
10
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 107 418 02
M8X55
2 шт
11
Жиклёр | D >> - 10.11.2014
06E 103 158 K
3 шт
11
Жиклёр | D - 10.11.2014>>
06E 103 158 M
3 шт
12
Винт с плоской головкой и внутренним Torx
N 107 512 01
M6X14
3 шт
13
Пробка резьбовая
06E 103 271 A
2 шт
14
Балансирный вал
06E 103 273 AC
1 шт
15
Крышка
06E 103 407 F
1 шт
16
Балансировочный груз
06E 103 331 L
задн.
1 шт
17
Призонный винт с шестигр. гол.
N 908 932 02
M10X20
1 шт
18
Винт с плоской головкой Torx, самостопорящийся
N 104 514 09
M6X16
1 шт
19
Балансировочный груз
06E 103 332 H
передн.
1 шт
20
Призонный винт с шестигр. гол.
N 107 682 01
M10X20
1 шт
21
Центровочная втулка
022 103 139 B
16X13,5
2 шт
(22)
Крышка | D >> - 21.07.2014
06E 103 171 BH
задн.
1 шт
(22)
Крышка | D - 21.07.2014>>
06E 103 171 CE
задн.
1 шт
23
Манжетное уплотнение | использовать для: | обозначено: | D >> - 21.07.2014*
079 103 051 F
06E 103 171 BH | 06E 103 173 AA | 06E 103 173 BB | 06E 103 173 BL
1 шт
23
Манжетное уплотнение | использовать для: | обозначено: | D - 21.07.2014>>*
06E 103 051 J
06E 103 171 CE | 06E 103 173 BL
1 шт
24
Силиконовый герметик | Клей-герметик
D 174 003 A2
80ML | черн.
X шт
25
Уплотнитель
06E 103 181 K
1 шт
26
Уплотнитель
06E 103 181 L
2 шт
27
Центровочная втулка
022 103 139 B
16X13,5
1 шт
28
Винт с плоской головкой и внутренним Torx
N 107 503 01
M6X30
12 шт
29
Винт с двенадцатигр. головкой
N 107 509 01
M8X30
8 шт
(29)
Винт с 12-гран. гол. с бурт.
N 107 508 01
M12X50
1 шт
30
Крышка
06E 103 153 E
передн.
1 шт
31
Силиконовый герметик | Клей-герметик
D 174 003 A2
80ML | черн.
X шт
32
Винт с плоской головкой и внутренним Torx
N 910 717 01
M6X25
9 шт
(33)
Накладка вентиляц. канала | D >> - 06.10.2014
06E 103 547 L
1 шт
(33)
Накладка вентиляц. канала | D - 06.10.2014>>
06E 103 547 T
1 шт
-
Уплотнитель | Накладка вентиляц. канала
06E 103 517
1 шт
34
Винт с полукр.гол. и внут.TORX
N 101 562 07
M6X30
14 шт
35
Пробка резьбовая
WHT 000 399
M14X1,5
1 шт
36
Уплотнительное кольцо
06C 115 444
16X3
1 шт
(40)
Верхн. часть масляного поддона
06E 103 601 AP
1 шт
41
Обратный клапан
06E 103 175 A
1 шт
42
Успокоитель масла
06E 103 623 K
1 шт
43
Винт с полукр.гол. и внут.TORX
N 104 514 01
M6X16-CH
6 шт
44
Распорный штифт
055 105 277
6,2X22
2 шт
45
Силиконовый герметик | Клей-герметик
D 174 003 A2
80ML | черн.
X шт
46
Винт с цилиндрической головкой с внутренним многогранником
N 106 893 02
M8X25
21 шт
47
Управляющий клапан | с: | Уплотнительное кольцо
06E 115 243 G
1 шт
-
Уплотнительное кольцо | применять для позиции:
N 910 568 01
12X2 | 47
1 шт
48
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
4 шт
49
Уплотнительное кольцо
N 909 513 01
21X2
1 шт
50
Уплотнительное кольцо
N 909 513 01
21X2
1 шт
51
Насадка
06E 103 138 G
1 шт
52
Винт с цил. скругл. головкой Torx (с шайбой)
N 103 471 03
M6X20
6 шт
53
Нижняя часть масляного поддона
06E 103 604 K
1 шт
54
Силиконовый герметик | Клей-герметик
D 174 003 A2
80ML | черн.
X шт
55
Винт с шестигр.гол.(с шайбой)
N 900 711 02
M6X18
19 шт
56
Манжетное уплотнение
N 013 815 7
14X20
1 шт
57
Пробка резьбовая
N 016 027 6
M14X1,50
1 шт
58
Датчик уровня масла | см. панель иллюстр., поз.:
919-060
59
не является запчастью
60
не является запчастью
61
не является запчастью
62
Накладка | D >> - 04.11.2013
06E 103 565
1 шт
62
Накладка | D - 04.11.2013>>
06E 103 565 C
1 шт
63
Ремкомплект для заслонки вытяжки | использовать для:
06E 103 772 H
06E 103 547 AE | 06E 103 547 AB | 06E 103 547 AA | 06E 103 547 AD | 06E 103 547 AH
1 шт
