Жидкостное охлаждение — Audi A6/S6/Avant quattro 2013: схема и номера деталей | Глав Авто
Запчасти
/

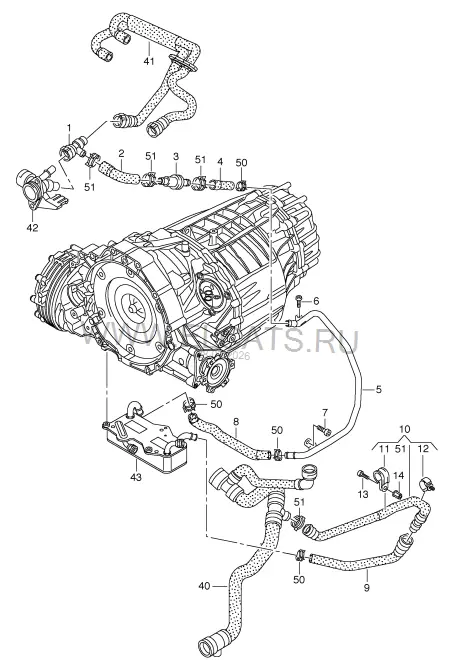

Жидкостное охлаждение
Audi · Audi A6/S6/Avant quattro · 2013
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
25
1
Быстроразъёмн.муфта с дроссел.
4G0 122 293 AA
серый
1 шт
2
Шланг системы охлаждения
4G0 121 445 AA
Зд Вх
1 шт
(2)
Шланг системы охлаждения
4G0 121 445 AJ
Зд Вх
1 шт
3
Термостат
4E0 121 113
1 шт
4
Шланг системы охлаждения
4G0 121 445 AB
Зд Вх
1 шт
(4)
Шланг системы охлаждения
4G0 121 445 AH
Зд Вх
1 шт
5
Трубопровод системы охлаждения
4G0 121 485 AB
слева сзади
1 шт
(5)
Трубопровод системы охлаждения
4G0 121 485 Q
слева сзади
1 шт
6
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
1 шт
7
Винт с цилиндрической головкой с внутренним многогранником
N 106 190 01
M8X20
1 шт
8
Шланг системы охлаждения
4G0 121 449 M
слева сзади
1 шт
(8)
Шланг системы охлаждения
4G0 121 449 E
слева сзади
1 шт
9
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 447 C
слева сзади
1 шт
(9)
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 447 D
слева сзади
1 шт
10
Шланг ОЖ с быстроразъёмной муфтой
4G0 122 058 C
слева сзади
1 шт
11
Хомут
12
Фиксатор
1C0 422 705 A
1 шт
13
Винт с цилиндрической головкой с внутренним шестигранником
N 014 704 21
M6X20
1 шт
14
Заклёпка с внутренней резьбой
N 908 173 02
M6/0,5-3
1 шт
40
Шланг системы охлаждения | см. панель иллюстраций:
121-011
41
Шланг системы охлаждения | см. панель иллюстр., поз.:
819-030,15
42
Штуцер охлаждающей жидкости | см. панель иллюстр., поз.:
121-011,43
43
Масляный радиатор | см. панель иллюстр., поз.:
317-051,4
50
Пружинный хомут
N 906 869 02
23X12
X шт
51
Пружинный хомут
N 906 870 01
27X12
X шт
