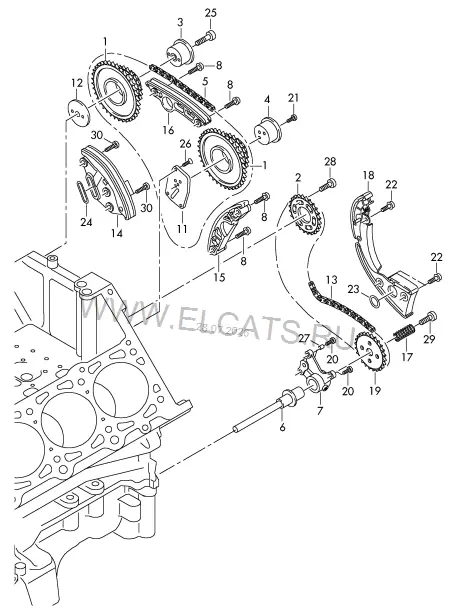

Звёздочка цепи | Планка успокоителя — Audi A8/S8 quattro 2013: схема и номера деталей | Глав Авто
Запчасти
/
Звёздочка цепи | Планка успокоителя
Audi · Audi A8/S8 quattro · 2013
Звёздочка цепи | Планка успокоителя
1. Двигатель, Сцепление
Детали узла
28
1
Звёздочка цепи
06E 109 077 E
Z=24
2 шт
2
Звёздочка цепи
057 109 116 J
Z=25
1 шт
3
Ось
06E 109 220 A
прав.
1 шт
4
Ось
06E 109 289
лев.
1 шт
5
Цепь привода ГРМ
06E 109 465 BC
Ср Вх
1 шт
6
Первичный вал
06E 109 339 Q
1 шт
7
Несущая пластина
06E 109 360 A
1 шт
8
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 911 290 01
M7X36
4 шт
11
Пластина
06E 109 493
лев.
1 шт
12
Упорный подшипник
079 109 180 B
прав.
1 шт
13
Цепь привода ГРМ
06E 109 465
Ср Нж
1 шт
14
Натяжитель цепи
079 109 507 AK
1 шт
15
Направляющая
079 109 469 AM
1 шт
16
Направляющая
079 109 469 AL
1 шт
17
Пружина
059 109 481
1 шт
18
Натяжитель цепи
06E 109 507 D
1 шт
19
Звёздочка цепи
06E 109 570 B
Z=29
1 шт
20
Винт с плоской головкой и внутренним Torx
N 910 717 01
M6X25
3 шт
21
Болт, цилиндр.головка с внутр. шестигранником
N 102 855 01
M6X12
3 шт
22
Винт с цилиндрической головкой с внутр. многогр., самостоп.
N 104 514 07
M6X16
3 шт
23
Уплотнительное кольцо
N 903 620 01
14X2
1 шт
24
Уплотнитель
079 109 139 L
1 шт
25
Винт с цилиндрической головкой с внутренним многогранником
N 106 609 02
M10X40
1 шт
26
Винт с потайн.гол.и внутр.TORX
N 909 549 03
M6X18
3 шт
27
Центровочная втулка
N 910 208 01
8M7X10
1 шт
28
Винт с цилиндрической головкой с внутренним многогранником
N 910 268 02
M8X20
3 шт
29
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 910 737 01
M10X25
1 шт
30
Винт с полукр.гол. и внут.TORX
N 101 243 04
M6X20
3 шт
