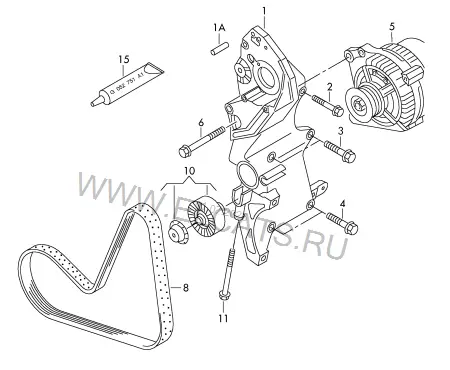

Детали подключения и крепления для генератора | Поликлиновой ремень — Audi Q3 2013: схема и номера деталей | Глав Авто
Запчасти
/
Детали подключения и крепления для генератора | Поликлиновой ремень
Audi · Audi Q3 · 2013
Детали подключения и крепления для генератора | Поликлиновой ремень
9. Электрика
Детали узла
11
1
Кронштейн генератора и ком- прессора кондиционера
03L 903 139 Q
1 шт
1A
Центровочная втулка
038 103 139 A
13,5X12,5
1 шт
2
Винт с 6-гр.гол.,бурт.,шайбой
N 106 996 01
M10X60
2 шт
3
Винт с 6-гр.головк.с буртиком
N 107 037 01
M10X52
2 шт
4
Винт с 6-гр.головк.с буртиком
N 105 519 01
M10X30
2 шт
5
Генератор | см. панель иллюстр., поз.:
903-000,1
6
Винт с 6-гр.головк.с буртиком
N 106 100 01
M8X90
2 шт
8
Поликлиновой ремень
03L 903 137 T
21,18X1070MM
1 шт
10
Натяжитель
038 903 315 AP
1 шт
11
Винт с шестигранной головкой
N 106 408 01
M8X50
1 шт
15
Пластичная смазка | не для этой модели
