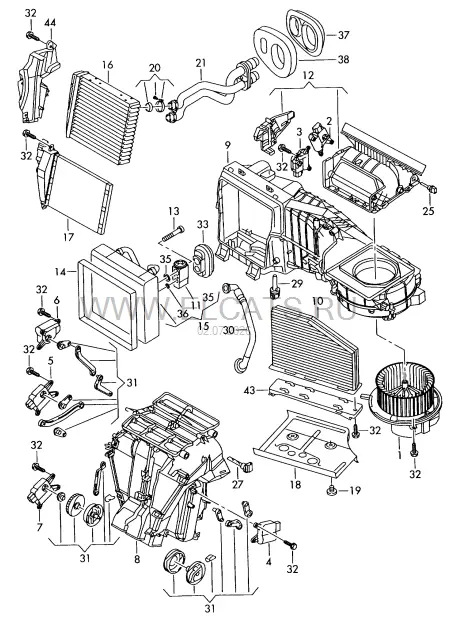

Кондиционер с электронной регулировкой — Audi RS3 Sportback/Lim. 2013: схема и номера деталей | Глав Авто
Запчасти
/
Кондиционер с электронной регулировкой
Audi · Audi RS3 Sportback/Lim. · 2013
Кондиционер с электронной регулировкой
8. Кузов
Детали узла
49
1
Вентилятор | при необх. использов. с:
1K1 820 015 J
ЛВPЛ | 3C0 907 521 G
1 шт
(1)
Вентилятор | при необх. использов. с:
1K2 820 015 H
ПPPЛ | 3C0 907 521 G
1 шт
2
не для этой модели
3
Исп. эл. мотор центр. заслонки
1K0 907 511
V113
1 шт
4
Исполнительный электродвиг. заслонки рег. температуры
1K0 907 511 B
прав. | V159
1 шт
-
1 комплект рычага привода
1K0 898 002 B
1 шт
(5)
Исполнительный электродвиг. заслонки рег. температуры
1K2 907 511 C
слева ПPPЛ | V158
1 шт
5
Исполнительный электродвиг. заслонки рег. температуры
1K1 907 511 C
слева ЛВPЛ | V158
1 шт
-
1 комплект рычага привода
1K0 898 002 B
1 шт
6
Исполнительный. эл. двигатель заслонки оттаивателя
1K1 907 511 E
ЛВPЛ | V107
1 шт
(6)
Исполнительный. эл. двигатель заслонки оттаивателя
1K2 907 511 E
ПPPЛ | V107
1 шт
7
Исп. эл. мотор центр. заслонки
1K0 907 511
V70
1 шт
8
Корпус распределителя воздуха
1K1 820 353 B
ЛВPЛ
1 шт
(8)
Корпус распределителя воздуха
1K2 820 353 B
ПPPЛ
1 шт
9
Корпус
1K1 820 007 B
ЛВPЛ
1 шт
(9)
Корпус
1K2 820 007 B
ПPPЛ
1 шт
10
Фильтр. элемент, поглощающий запахи и вредные вещества | допускаемая альтернатива:
1K1 819 653 B
ЛВPЛ | 1K1 819 669
1 шт
(10)
Фильтр. элемент, поглощающий запахи и вредные вещества | допускаемая альтернатива:
1K2 819 653 B
ПPPЛ | 1K2 819 669
1 шт
11
Pасширительный клапан
1K0 820 679
1 шт
12
Впускной канал
1K1 820 304 B
ЛВPЛ
1 шт
(12)
Впускной канал
1K2 820 304 B
ПPPЛ
1 шт
(15)
Испаритель с расширительным клапаном
1K1 820 103 E
ЛВPЛ
1 шт
(15)
Испаритель с расширительным клапаном
1K2 820 103 E
ПPPЛ
1 шт
16
Теплообменник
1K0 819 031 D
1 шт
18
Накладка
8P1 819 593
ЛВPЛ
1 шт
(18)
Накладка
8P2 819 593
ПPPЛ
1 шт
19
Барашковый винт
WHT 000 155
4,8
2 шт
20
Комплект уплотнений
8E0 898 380
1 шт
21
Трубопровод системы охлаждения | использовать с:
1K1 819 857 C
ЛВPЛ | Нап./об. маг. | 8E0 898 380
1 | 1 шт
(21)
Трубопровод системы охлаждения | использовать с:
1K2 819 857 C
ПPPЛ | Нап./об. маг. | 8E0 898 380
1 | 1 шт
27
Датчик температуры
3D0 907 543 A
слева и справа
2 шт
29
Датчик температуры
1K0 907 543 G
1 шт
30
Труба для слива воды
1K1 260 113 D
ЛВPЛ
1 шт
(30)
Труба для слива воды
1K2 260 113 D
ПPPЛ
1 шт
(31)
1 комплект рычагов для распределителя воздуха
1K1 898 001
ЛВPЛ
1 шт
(31)
1 комплект рычагов для распределителя воздуха
1K2 898 001
ПPPЛ
1 шт
(31)
1 комплект рычагов | Корпус распределителя воздуха
1K0 898 002
1 шт
32
Саморез с шестигр.гол.с бурт.
N 907 717 02
4X16
X шт
33
Уплотнитель
1K0 820 080
1 шт
35
Уплотнительное кольцо
8E0 260 749 D
14X1,8
1 шт
36
Уплотнительное кольцо
8E0 260 749
10,8X1,82
1 шт
43
Накладка | Салонный фильтр
1K0 819 422 B
1 шт
44
Накладка
1K1 819 349 F
ЛВPЛ
1 шт
(44)
Накладка
1K2 819 349 F
ПPPЛ
1 шт
-
Держатель
1K1 819 473 H
ЛВPЛ
1 шт
-
Держатель
1K2 819 473 C
ПPPЛ
1 шт
-
Винт с шестигранной головкой
N 010 287 12
M6X16
7 шт
-
Держатель
1K1 819 453
ЛВPЛ
1 шт
-
Держатель
1K2 819 453
ПPPЛ
1 шт
