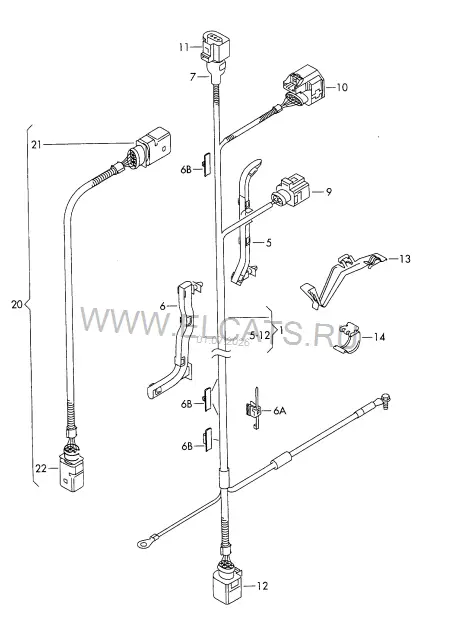

Audi · Audi RS3 Sportback/Lim. · 2013Жгут проводов для Servotronic | Гидравлический насос с электродвигателем | Кабель-адаптер | Датчик угла повор.рул.колеса
9. Электрика
Детали узла19
(1)Жгут проводов для Servotronic1K1 971 111 AJЛВPЛ1 шт(1)Жгут проводов для Servotronic1K2 971 111 AJПPPЛ1 шт—* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------(5)Канал для кабеля1K0 971 615 BTПPPЛ1 шт-СкобаN 902 321 0313X6X1,5MMX шт6Канал для кабеля1K1 971 615 AЛВPЛ1 шт6AКабел. стяжка с зажим. цоколем | для толщины усилителя:3D0 971 838 E4,6X200MM | 1-3MM1 шт(6A)Кабельная стяжка с держателем для прив.штифта: | для толщины усилителя:3D0 971 838 A5X200MM | 1-3MM1 шт(6A)Кабельная стяжка с держателем | для сверления/толщ. материала:3D0 971 838 N4,5X200MM | 6,5/0,3-3MMX шт6BЗажим для жгута проводов | для сверления/толщ. материала:4B0 971 8486,5/0,6-3MM2 шт7Колпачок1J0 971 921 K1 шт(9)Корпус плоского разъёма с фиксатором контактов | Штуцер | Рулевой механизм1K0 971 9552-штекерн.1 шт10Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления Servotronic8K0 973 7033-штекерн. | черный/серый1 шт11Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик уровня масла3D0 973 7033-штекерн. | черн.1 шт12Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона3B0 973 8136-штекерн.1 шт13Держатель | Кабель | Датчик уровня масла1K0 971 842 F1 шт14Зажим1K0 971 939X шт(20)Кабель-адаптер | для этого использовать: | см. панель иллюстр., поз.:423-010,1(21)Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик угла повор.рул.колеса1K0 973 205 C5-штекерн. | зеленый/черный1 шт
