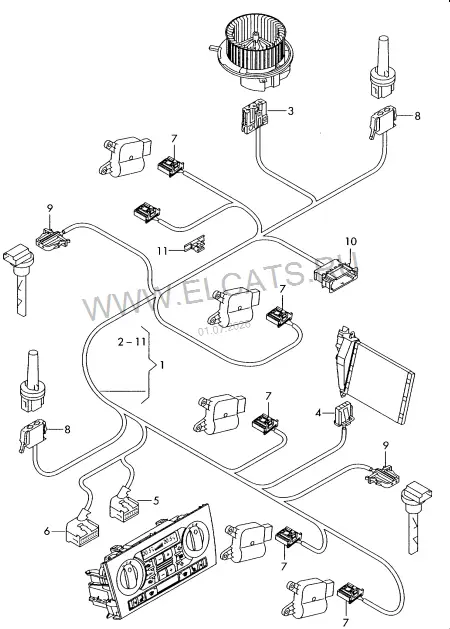

Жгут проводов климат.установк. с электронным управлением — Audi RS3 Sportback/Lim. 2013: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов климат.установк. с электронным управлением
Audi · Audi RS3 Sportback/Lim. · 2013
Жгут проводов климат.установк. с электронным управлением
9. Электрика
Детали узла
11
(1)
Жгут проводов климат.установк. с электронным управлением
8P1 971 566 J
ЛВPЛ
1 шт
(1)
Жгут проводов климат.установк. с электронным управлением
8P2 971 566 L
ПPPЛ
1 шт
—
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------
(3)
Корпус плоского разъёма с направляющей фиксатора | Штуцер | Вентилятор отопителя
8D0 937 731 A
6-штекерн. | коричневый
1 шт
(5)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Панель управления и индикации
8E0 972 112
12-ти штекерн.
1 шт
(6)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Панель управления и индикации
8E0 972 420
20-ти штекерн. | красн.
1 шт
7
Корпус плоского разъёма с фиксатором контактов | Штуцер | Исполнительный электродвиг.
6Q0 972 706
6-штекерн. | синий
6 шт
8
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик температуры
1J0 972 923
2-штекерн.
2 шт
9
Разъём для плоских клемм | Штуцер | Датчик температуры
1J0 971 972
2-штекерн.
2 шт
10
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
1J0 972 785
10-штекерн.
1 шт
11
Кабел. стяжка с зажим. цоколем
3D0 971 838 E
4,6X200
1 шт
