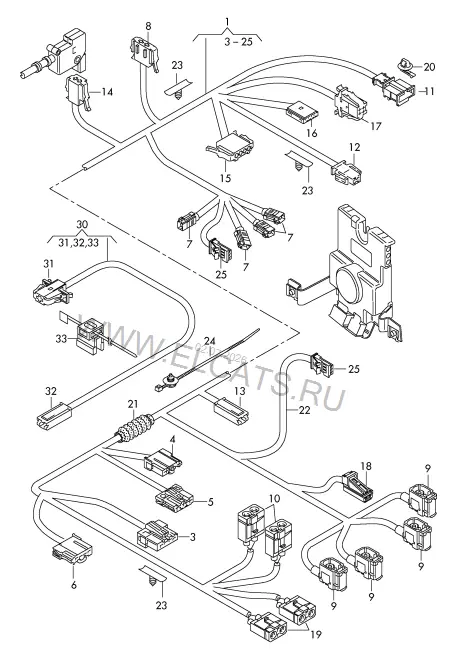

Audi · Audi RS3 Sportback/Lim. · 2013Жгут проводов двери багажного отсека | Жгут проводов для заднего стекла с обогревом | Жгут проводов-адаптер для верхнего стоп-сигнала
9. Электрика
Детали узла34
(1)Жгут проводов двери багажного отсека8P4 971 147 BA1 шт(1)Жгут проводов двери багажного отсека | для а/м с магнитолой и компле- ктом для подключения магнитолы8P4 971 147 BC1 шт(1)Жгут проводов двери багажного отсека | для а/м с системой навигации8P4 971 147 BE1 шт(1)Жгут проводов двери багажного отсека | для а/м с TV-приёмником (тюнером)8P4 971 147 BJ1 шт—* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------3Корпус плоского разъёма с направляющей фиксатора | Соединительная муфта | Центральный жгут проводов | использовать для:4B0 937 7134-штекерн. | черн. | коричневый1 шт(4)Разъём для плоских клемм | Соединительная муфта | Центральный жгут проводов4B0 937 7144-штекерн. | черн.1 шт(5)Корпус плоского разъёма с направляющей фиксатора | Соединительная муфта | Центральный жгут проводов4B0 937 7134-штекерн. | черн.1 шт6Разъём для плоских клемм | Соединительная муфта | Центральный жгут проводов | использовать для:4B0 937 7144-штекерн. | черн. | коричневый1 шт7Корпус антенного разъёма типа гнездо | Штуцер | Антенный усилитель6Q0 035 576 K1 отсекX шт(8)Корпус плоского разъёма с фиксатором контактов | Штуцер | Антенный усилитель1K0 972 751 A1-штекерн.1 шт9Корпус антенного углового разъёма типа штырь | Выход провода: | Штуцер | Антенный усилитель4E0 035 610 K1 отсек | нижн.X шт10Корпус антенного разъёма типа гнездо | Штуцер | Антенный усилитель4E0 035 608 K2 отсекаX шт(10)Корпус антенного разъёма типа гнездо | Штуцер | Антенный усилитель6Q0 035 608 K2 отсекаX шт11Корпус разъема под плоские контакты с их фиксацией3B0 972 7122-штекерн.1 шт(12)Корпус плоского разъёма с фиксатором контактов | Штуцер | Замок3B0 972 7248-штекерн.1 шт13Разъём для плоских клемм | Штуцер | Заднее стекло с обогревом6N0 971 9211 шт(14)Корпус плоского разъёма с фиксатором контактов | Штуцер | Исполнительный механизм3B0 972 7248-штекерн.1 шт15Разъём для плоских клемм | Штуцер | Электродвигатель стеклоочист.893 971 6344-штекерн.1 шт16Корпус плоского разъёма с фиксатором контактов | Штуцер | Накладка ручки8E0 971 8324-штекерн. | черн.1 шт17Разъём для плоских клемм3B0 972 7224-штекерн. | черн.1 шт18Корпус плоского разъёма с фиксатором контактов | Штуцер | Верхний стоп-сигнал4B0 971 8322-штекерн.1 шт19Корпус антенного разъёма типа гнездо | Штуцер | ТВ-тюнер4E0 035 604 K2 отсекаX шт20Кронштейн корпуса разъёма | Разъём для плоских клемм | для сверления/толщ. материала:3D0 971 830 F12X6/0,5-3MM1 шт21Втулка8P4 971 8401 шт22* Провод антенны и разъем * смотри специальный ката- * лог: ЭЛЕКТPИчЕCКИЕ CОЕДИ- * НИТЕЛЬНЫЕ ЭЛЕМЕНТЫ23Зажим для жгута проводов | для сверления/толщ. материала:4B0 971 8486,5/0,6-3MMX шт24Кабельная стяжка с держателем | для сверления/толщ. материала:3D0 971 838 N4,5X200 | 6,5/0,3-3MMX шт25Разъём для плоских клемм | для сверления/толщ. материала:1C0 973 119 B3-штекерн. | 6,5/0,3-3MMX шт30Жгут проводов для заднего стекла с обогревом | Деталь для самост. установки31Корпус плоского разъёма с фиксатором контактов1K0 972 7511 шт32Разъём для плоских клемм6N0 971 9212-х и 4-х дв.1 шт33Кабел. стяжка с зажим. цоколем | для толщины усилителя:3D0 971 838 E4,6X200MM | 1-3MMX шт-Жгут проводов-адаптер для верхнего стоп-сигнала8P4 971 1541 шт
